Montage und Verdrahtung
24 Embedded-PC

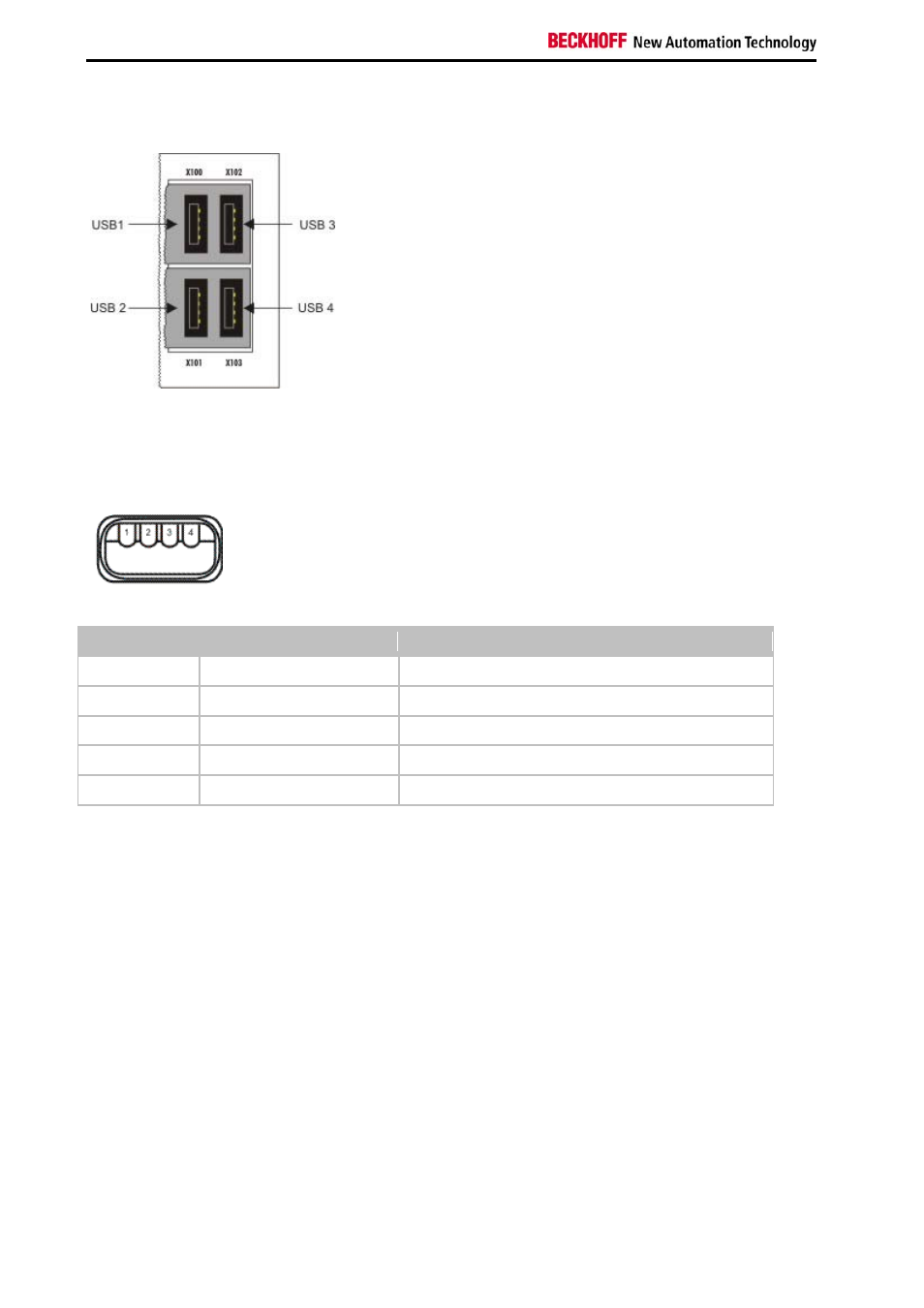

USB-Anschlüsse
USB Schnittstelle (X100 / X101 / X102 / X103):
Die CX50x0 verfügen über 4 unabhängige USB-Schnittstellen. Hier können Tastaturen, Mäuse, Touchscreens und
andere Eingabegeräte sowie Datenspeicher angeschlossen werden. Dabei ist aus die Leistungsaufnahme der
einzelnen Geräte zu achten: Es können pro Port nicht mehr als 500 mA abgegeben werden.
Die USB Buchse ist vom Typ A. Die USB Schnittstelle entspricht der USB 2.0 Spezifikation.
Pin Belegung Typische Zuordnung
1 VBUS Red
2 D- White
3 D+ Green
4 GND Black
Shell Shield Drain Wire
