4.2 Stromversorgung

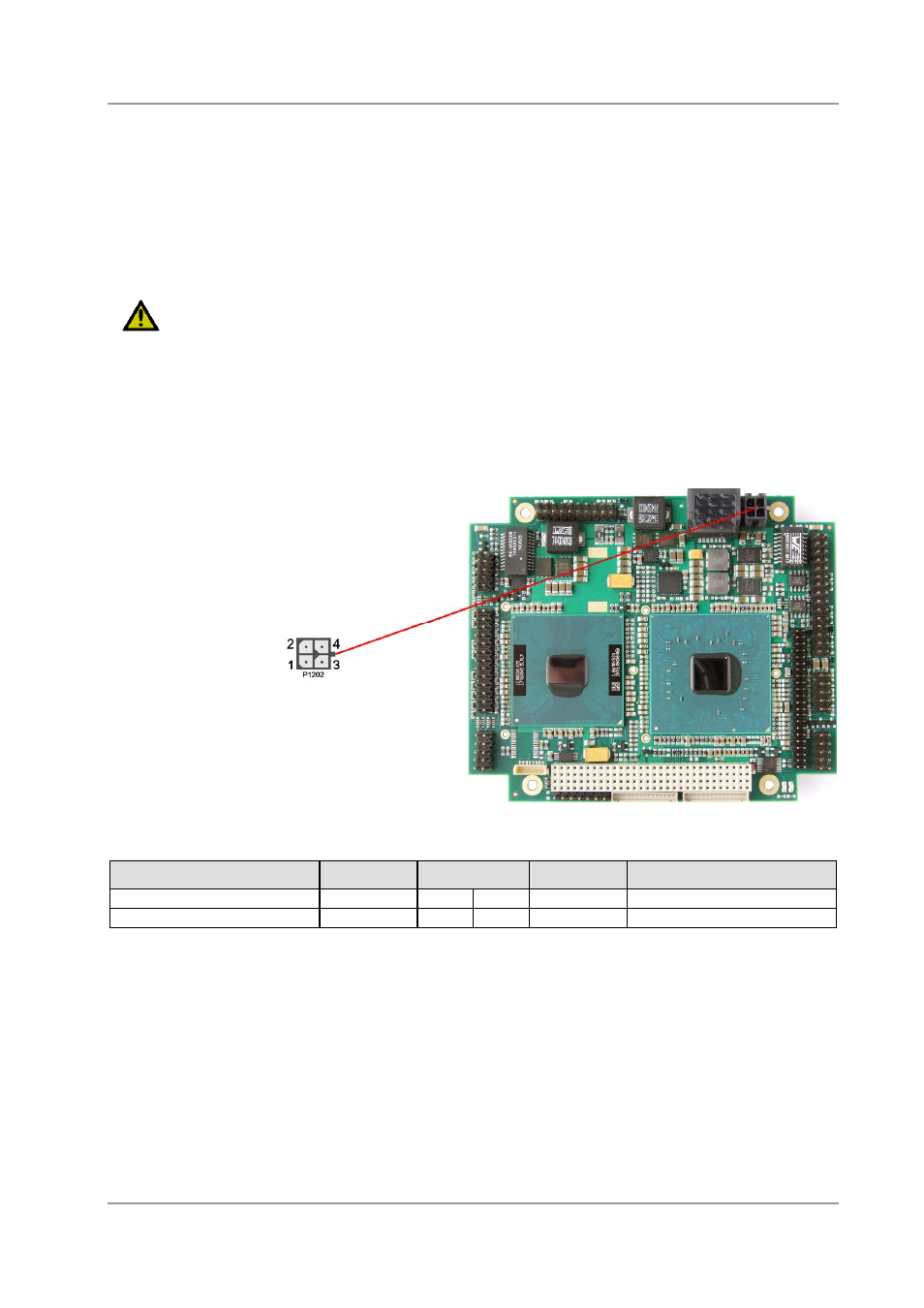

Der Anschluss für die Stromversorgung ist als 2x2-poliger Gehäusestecker (Molex PS 43045-04xx,
passender Gegenstecker: Molex PS 43025-04xx) realisiert.
Das Board benötigt eine Betriebsspannung von 5 Volt ± 5%. Auf dem Board wird außerdem eine
Spannung von 3,3 Volt erzeugt, um entsprechende Erweiterungskarten über den PC/104-Plus-Stecker zu
versorgen. Alle anderen Spannungen, die ggf. benötigt werden, müssen über die jeweiligen Pins des
PC/104-Plus-Steckers eingespeist werden.
Um einen sicheren Betrieb des Boardes zu gewährleisten, sollte zusätzlich zum Stromstecker der
PC/104-Plus-Stecker mit zur Versorgung des CB4051-Boards benutzt werden.
A
CHTUNG
Das CB4051 verfügt über Sicherheitsvorkehrungen zum Schutz gegen Überhitzung. Unter anderem wird
im Fall einer zu hohen Die-Temperatur am SM-Bus-Stecker das Signal PS_ON# nicht mehr länger auf
low gezogen, so dass ein angeschlossenes Netzteil die Stromversorgung unterbrechen kann. Damit das
funktioniert, muss ein intelligentes Netzteil verwendet werden und PS_ON# auch angeschlossen sein.
Andernfalls wird die Stromversorgung nicht abgeschaltet und das Board kann im Überhitzungsfall
beschädigt werden.
Beschreibung
Name
Pin
Name
Beschreibung
Versorgungsspannung 5V
VCC
1
2
VCC
Versorgungsspannung 5V
Masse
GND
3
4
GND
Masse
