SMBus
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB4051
Seite 35

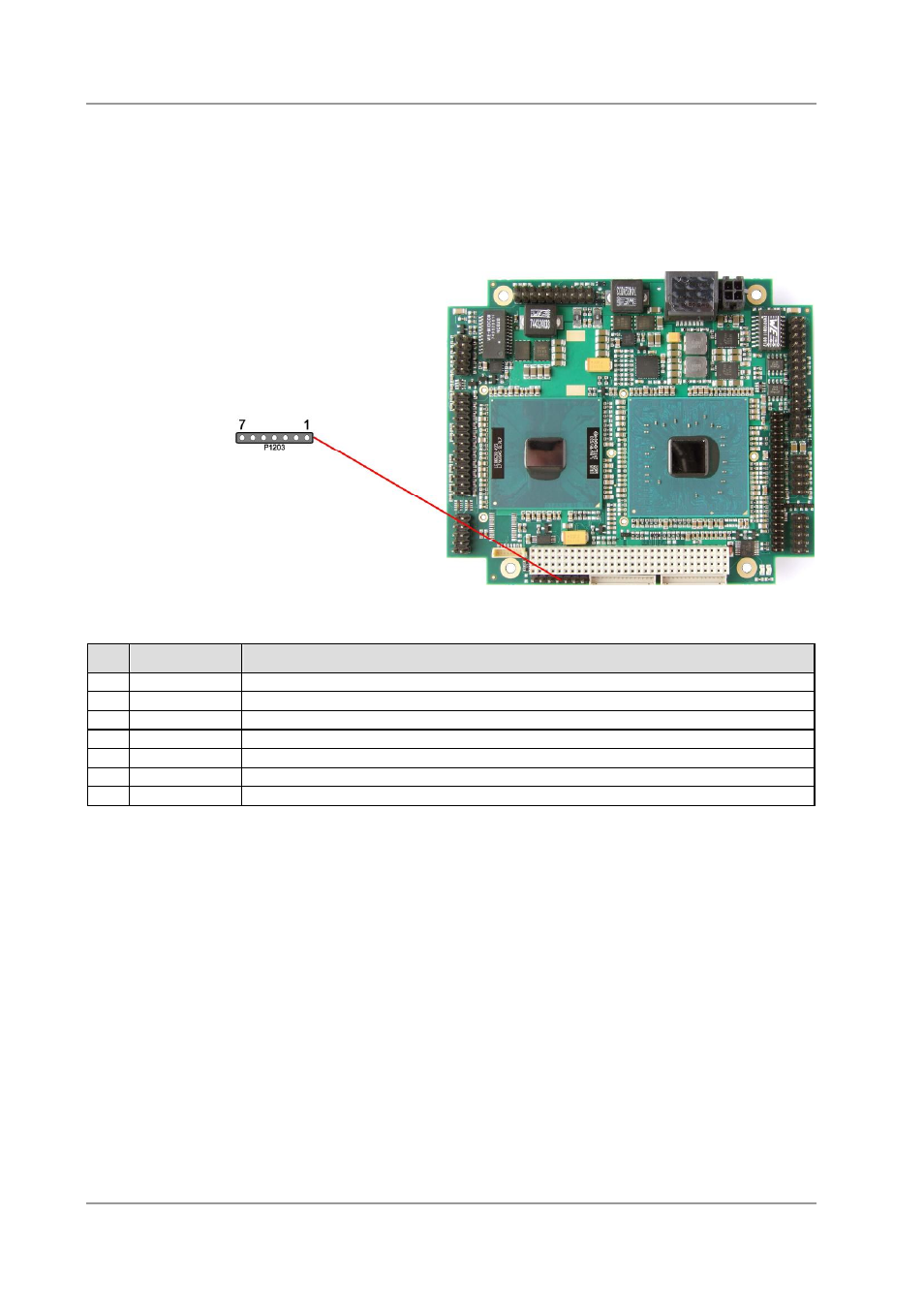

4.15 SMBus
Über eine 7polige Standardstiftleiste für Schneidklemmtechnik im Rastermaß 2,54mm können
SMBus-fähige externe Bauteile angeschlossen werden. Für diese steht eine 3,3-Volt-Versorgung zur
Verfügung. Außerdem liegen an diesem Stecker die low-aktiven Signale PWRBTN# und PS_ON# an.
Wird PWRBTN# für vier Sekunden auf low gesetzt, löst dies einen Power-down des System aus.
Pin
Name
Beschreibung
1
3,3V
Versorgungsspannung 3,3V
2
CS-SMB-CLK SMBus Clock
3
CS-SMB-DAT SMBus Data
4
SMB-ALERT# SMBus Alert
5
PWRBTN#
Powertaste
6
PS_ON#
Powersupply an
7
GND
Masse
