SATA-Schnittstellen
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB4051
Seite 29
4.10 SATA-Schnittstellen

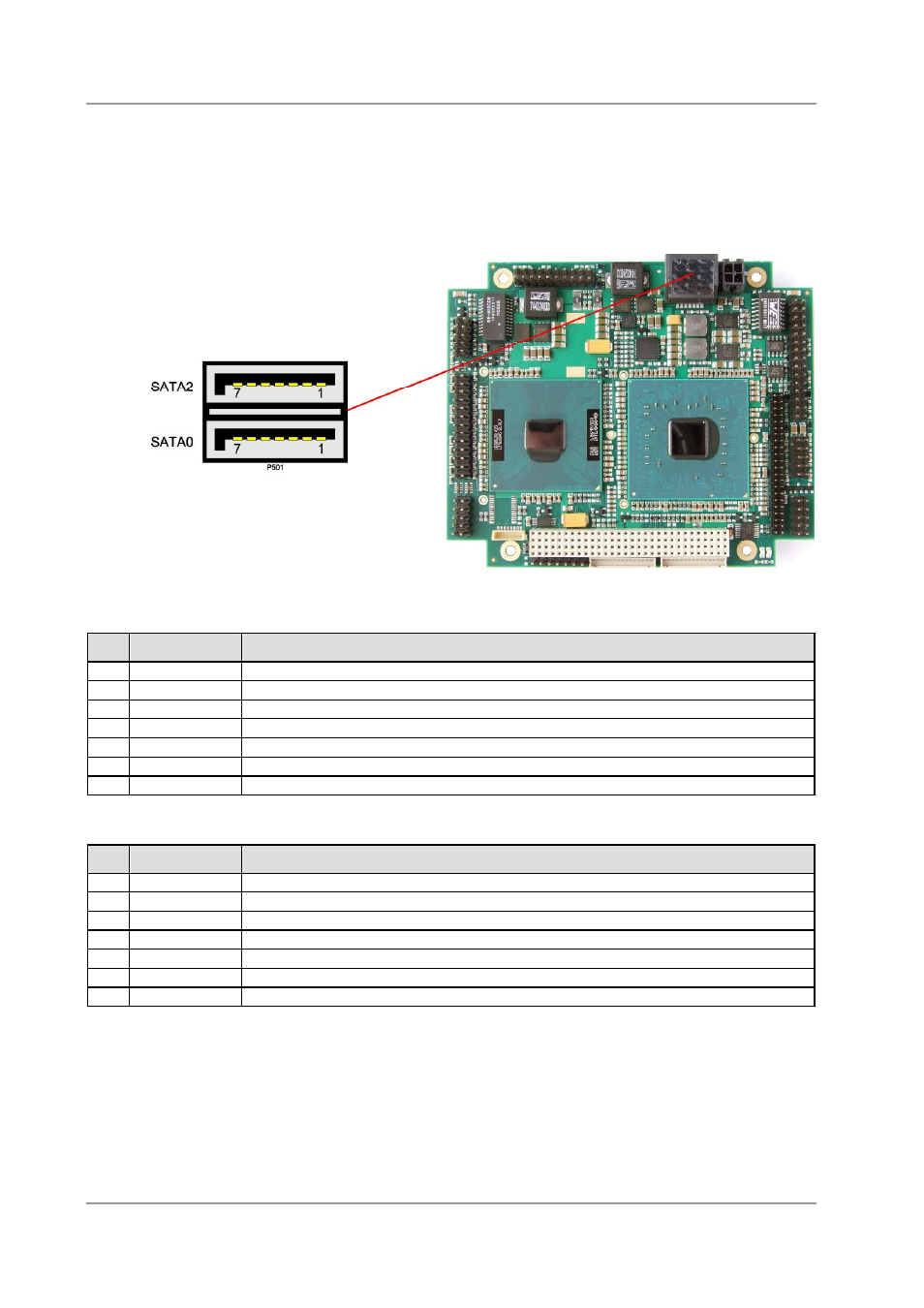

Das CB4051-Board ist mit zwei SATA-Schnittstellen ausgestattet, die eine Übertragungsrate von bis zu 3
Gbit pro Sekunde erlauben. Die Schnittstellen stehen als 7polige SATA-Stecker zur Verfügung.
Die notwendigen Einstellungen werden über das BIOS-Setup vorgenommen.
Pinbelegung SATA1
Pin
Name
Beschreibung
1
GND
Masse
2
SATA1TX
SATA1 Senden +
3
SATA1TX#
SATA1 Senden -
4
GND
Masse
5
SATA1RX
SATA1 Empfangen +
6
SATA1RX#
SATA1 Empfangen -
7
GND
Masse
Pinbelegung SATA2
Pin
Name
Beschreibung
1
GND
Masse
2
SATA2TX
SATA2 Senden +
3
SATA2TX#
SATA2 Senden -
4
GND
Masse
5
SATA2RX
SATA2 Empfangen +
6
SATA2RX#
SATA2 Empfangen -
7
GND
Masse
