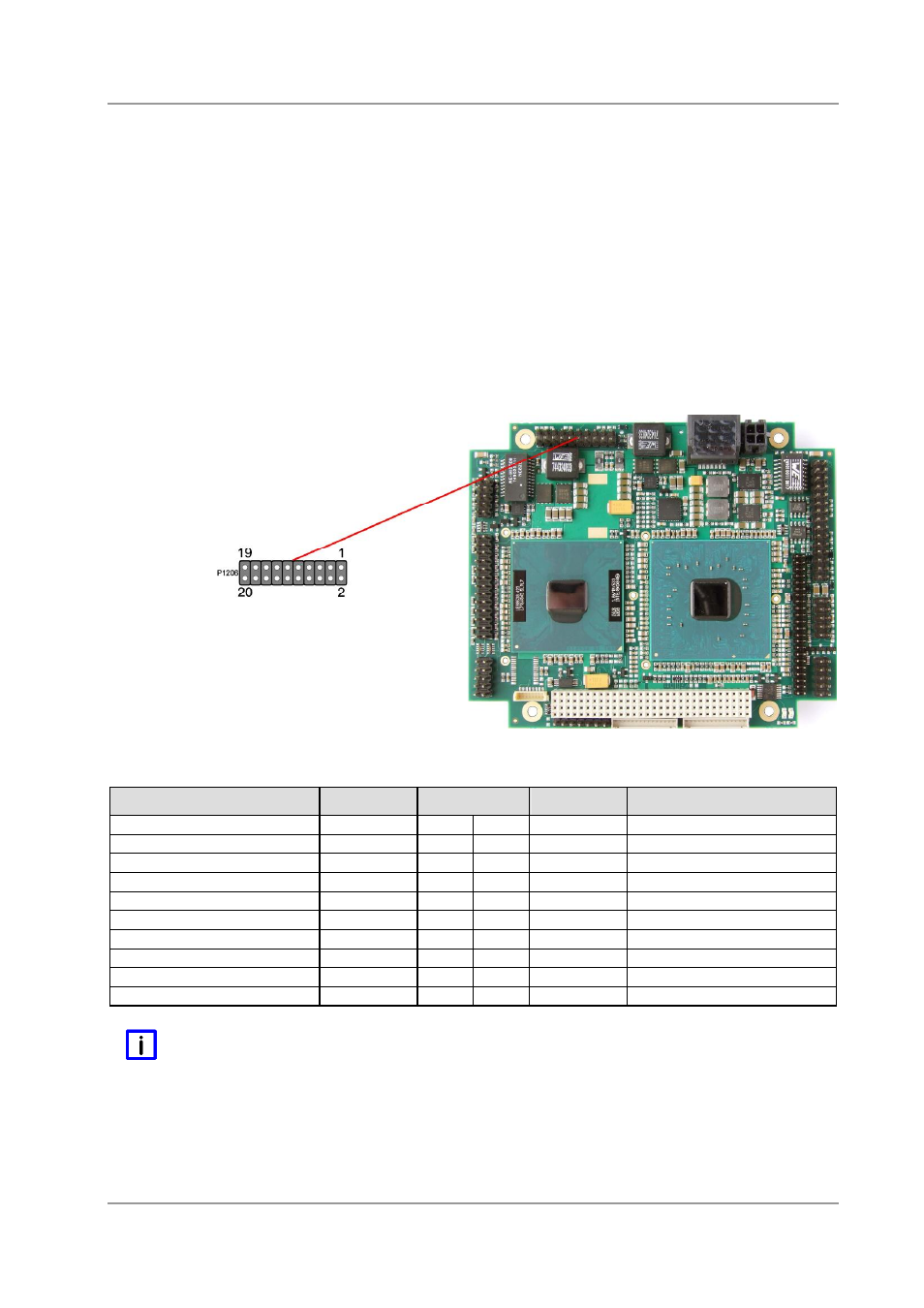

4.9 USB 5 und 6, LAN2
Die Anschlüsse für USB 5 und 6 sowie Gigabit-LAN sind als Standardstiftleiste für Schneidklemmtechnik
im Rastermaß 2,54 mm herausgeführt.
Die notwendigen Einstellungen werden über das BIOS-Setup vorgenommen.
Die USB-Kanäle unterstützen die USB Spezifikation 2.0. Durch das BIOS können alle notwendigen
Einstellungen für USB durchgeführt werden. Es ist zu beachten, dass die Funktionalität USB-Maus und
Tastatur des BIOS-Setup nur benötigt wird, wenn das Betriebssystem keine USB-Unterstützung bietet.
Für Einstellungen im Setup und booten von Windows mit einer angeschlossen USB-Maus und Tastatur
sollte diese Funktion nicht gewählt werden. Dies führt sonst zu erheblichen Leistungseinschränkungen.
Die einzelnen USB-Schnittstellen sind über 500mA USB-Schalter elektronisch abgesichert.
Am LAN2-Anschluss können 10BaseT-, 100BaseT und 1000BaseT-kompatible Netzwerkkomponenten
angeschlossen werden. Die erforderliche Geschwindigkeit wird automatisch gewählt. Für Statusausgaben
sind zusätzliche Signale für LED’s vorgesehen.
Beschreibung
Name
Pin
Name
Beschreibung
5V für USB5
USB5 VCC
1
2
USB6 VCC
5V für USB6
USB- Data Kanal 5
USB5#
3
4
USB6#
USB- Data Kanal 6
USB+ Data Kanal 5
USB5
5
6
USB6
USB+ Data Kanal 6
Masse
GND
7
8
GND
Masse
LAN Active LED
ACTLED2
9
10
LILED2
LAN Link LED
LAN 1 +
LAN1
11
12
LAN0
LAN 0 +
LAN 1 -
LAN1#
13
14
LAN0#
LAN 0 -
LAN 3 +
LAN3
15
16
LAN2
LAN 2 +
LAN 3 -
LAN3#
17
18
LAN2#
LAN 2-
LAN Link 100 LED
SPEED100
19
20
3,3V
Versorgungsspannung 3,3V
H
INWEIS
LAN-LEDs werden im Regelfall so verbunden, dass eine herkömmliche LED an die Pins 9 und 20
angeschlossen wird und eine zweifarbige LED ("Duo-LED") an die Pins 10 und 19. Auf diese Weise
werden dann "Link" und "Link 100" in verschiedenen Farben angezeigt. Wenn stattdessen für jedes der
drei Signale eine eigene LED vorhanden sein soll, dann muss an der LILED2-Leitung ein
330Ohm-Widerstand ergänzt werden.
