4.8 USB 1 bis 4, LAN, Ton
Die Anschlüsse für USB 1 bis 4, LAN und Sound sind als Standardstiftleiste für Schneidklemmtechnik im
Rastermaß 2,54 mm herausgeführt.
Die notwendigen Einstellungen werden über das BIOS-Setup vorgenommen.
Die USB-Kanäle unterstützen die USB Spezifikation 2.0. Es ist zu beachten, dass die Funktionalität
USB-Maus und USB-Tastatur des BIOS-Setup nur benötigt wird, wenn das Betriebssystem keine
USB-Unterstützung bietet. Einstellungen im Setup können selbst mit einer USB-Tastatur auch dann
vorgenommen werden, wenn diese Optionen deaktiviert sind. Deaktiviert sollten diese Optionen auch
bleiben, wenn USB-fähige Betriebssysteme wie Microsoft® Windows® betrieben werden . Ansonsten
kommt es zu erheblichen Leistungseinschränkungen.
Die einzelnen USB-Schnittstellen sind über 500mA USB-Schalter elektronisch abgesichert.
An den LAN-Anschluss dieses Steckers können sowohl 10BaseT als auch 100BaseT kompatible
Netzwerkkomponenten angeschlossen werden. Die erforderliche Geschwindigkeit wird automatisch
gewählt. Für Statusausgaben sind zusätzliche Signale für LED’s vorgesehen. Auto-Negotiate- und
Auto-Cross-Funktionalität ist verfügbar, PXE und RPL auf Anfrage.
Zusätzlich zu den schon genannten Funktionen befinden sich auch AC'97-kompatible Signale für die Ton
Ein- und Ausgabe auf diesem Stecker. Die Signale für Ton-Ein- und -Ausgabe haben eine
Doppelfunktion. Standard ist die bekannte Tonausgabe, Toneingabe und Mikrofon Funktion. Durch die
Treiber für das jeweilige Betriebssystem können diese Signale auf einen 5.1 Ausgang umgeschaltet
werden. In diesem Modus stehen keine Toneingabemöglichkeiten mehr zur Verfügung. Alle Signale
werden zur Tonausgabe verwendet, und zwar LOUT für FRONT, AUXA für Surround, MIC1 für Center
und MIC2 für LFE.
Die Signale „SPDIFI“ und „SPDIFO“ ermöglichen die digitale Ein- und Ausgabe. Die dafür erforderliche
Umsetzung auf Koax bzw. Optisch muss extern erfolgen.
A CHTUNG

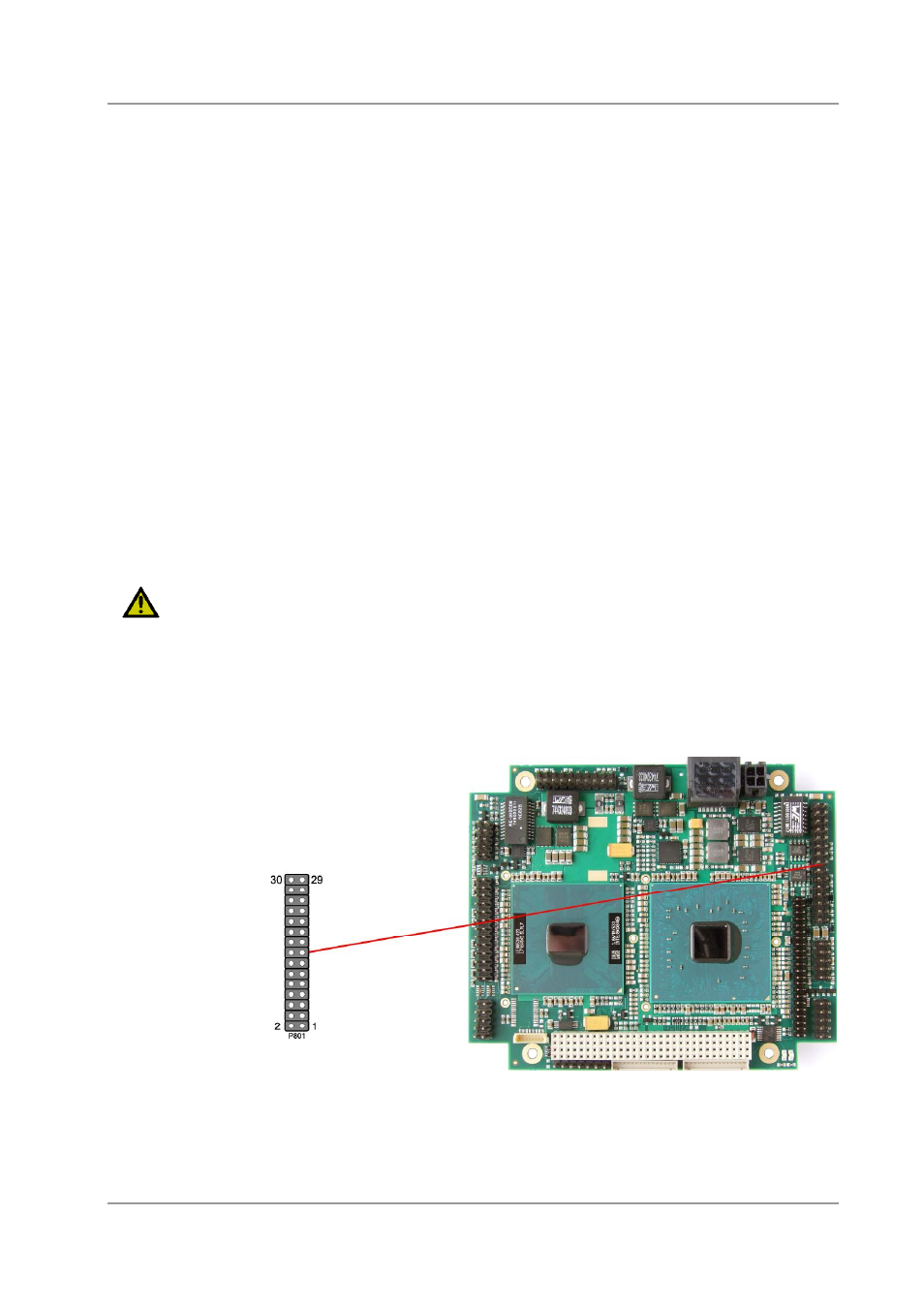

Die Stiftleiste vereint alle drei Anschlüsse in einem Stecker, der nicht kodiert ist! Wenn Anschlusskabel in
der falschen Orientierung aufgesteckt werden, dann kann dies dazu führen, dass Geräte
kurzgeschlossen werden und dass dadurch die Baugruppe irreparabel beschädigt wird. Bevor ein Kabel
aufgesteckt wird, ist deshalb immer die korrekte Orientierung anhand der untenstehenden Tabelle zu
überprüfen.
