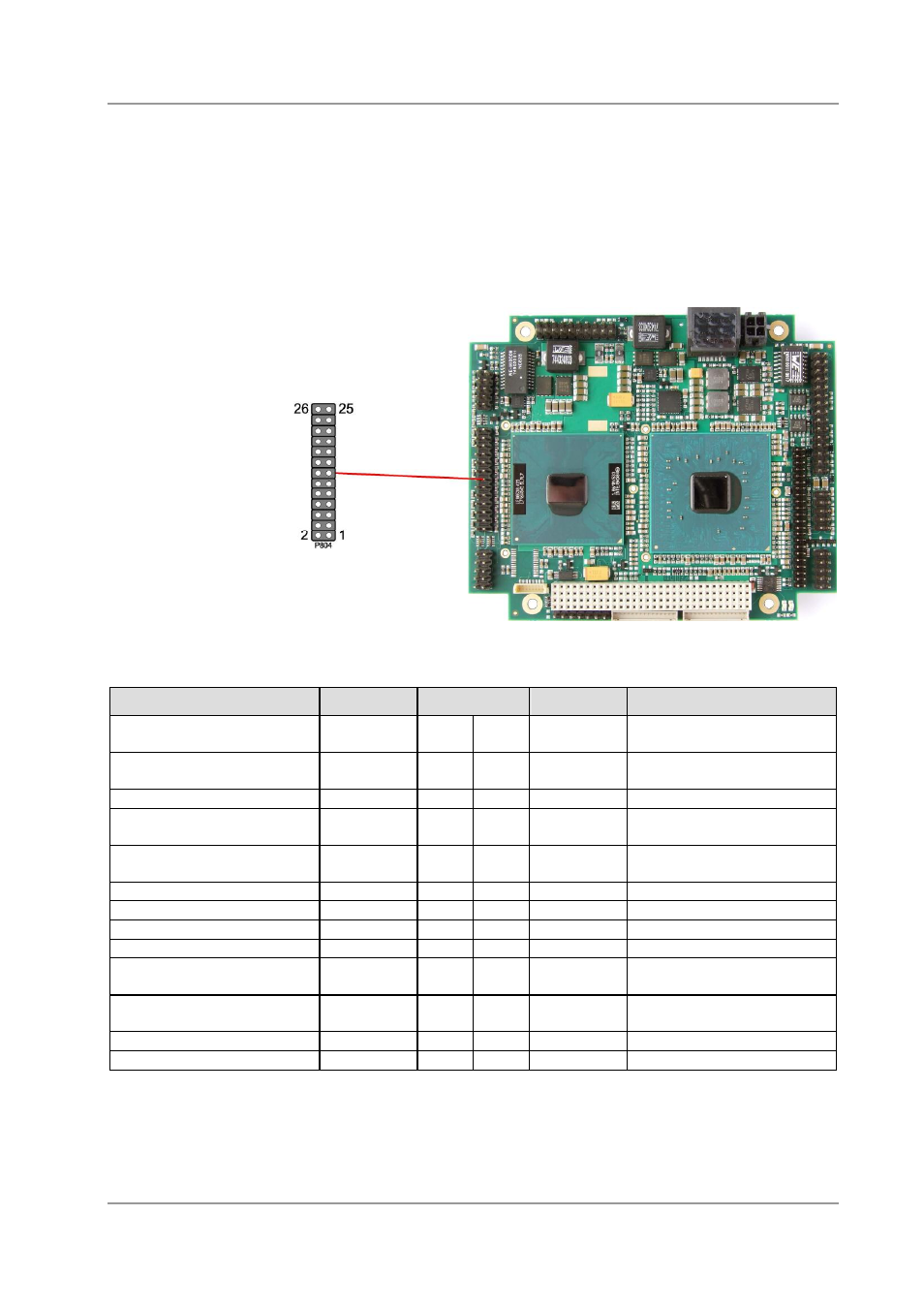

4.12 LPT-Schnittstelle
Die parallele Schnittstelle ist als Standardstiftleiste für Schneidklemmtechnik im Rastermaß 2,54 mm
herausgeführt.
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setup eingestellt.
An dieser Schnittstelle können auch Floppy-Laufwerke angeschlossen werden. Dazu wird mit Hilfe des
BIOS-Setups diese Funktion aktiviert und ein Floppy-Laufwerk mittels eines speziellen Kabels
angeschlossen. Bitte informieren Sie sich gegebenenfalls bei Ihrem Distributor über dieses Kabel.
Pinbelegung LPT-Schnittstelle (FDC-Signale in Klammern):
Beschreibung
Name
Pin
Name
Beschreibung
Strobe
STB#
1
2
AFD#
(DRVDEN0)
Automatic Line Feed
(Drive Density 0)
LPT Data 0 (Index)
PD0 (IDX#) 3
4
ERR#
(HDSL#)
Error (Head Select)
LPT Data 1 (Track 0)
PD1 (TR0#) 5
6
INIT# (DIR#) Init (Direction)
LPT Data 2 (Write Protect)
PD2
(WPRT#)
7
8
SLIN#
(STP#)
Select Input (Step)
LPT Data 3 (Read Data)
PD3
(RDATA#)
9
10
GND
Masse
LPT Data 4 (Disk Change)
PD4 (DC#)
11
12
GND
Masse
LPT Data 5
PD5
13
14
GND
Masse
LPT Data 6 (Motor 0)
PD6 (MT0#) 15
16
GND
Masse
LPT Data 7 (Drive Select 0)
PD7 (DR0#) 17
18
GND
Masse
Acknowledge (Drive Select 1) ACK#
(DR1#)
19
20
GND
Masse
Busy (Motor 1)
BUSY
(MT1#)
21
22
GND
Masse
Paper End (Write Data)
PE (WD#)
23
24
GND
Masse
Select Printer (Write Enable) SLCT (WG#) 25
26
VCC
Versorgungsspannung 5V
