4.11 IDE-Schnittstelle
Die primäre IDE-Schnittstelle ist als Standardstiftleiste für Schneidklemmtechnik im Rastermaß 2 mm
herausgeführt.
Es werden alle handelsüblichen IDE-Geräte unterstützt. Gegebenenfalls ist ein Adapter auf ein
Rastermaß von 2,54 mm notwendig. Bitte informieren Sie sich bei Ihrem Distributor über diesen Adapter.
Die notwendigen Einstellungen werden über das BIOS-Setup vorgenommen.
A
CHTUNG
Die Stiftleiste ist nicht kodiert! Bitte stellen Sie in jedem Fall sicher, dass Kabel in der korrekten
Orientierung (siehe Tabelle) aufgesteckt werden, da sonst irreparable Schäden an der Baugruppe, der
CPU oder dem IDE-Gerät die Folge sein können. Schäden aufgrund fehlerhaft aufgesteckter Kabel sind
nicht durch die Garantie abgedeckt.

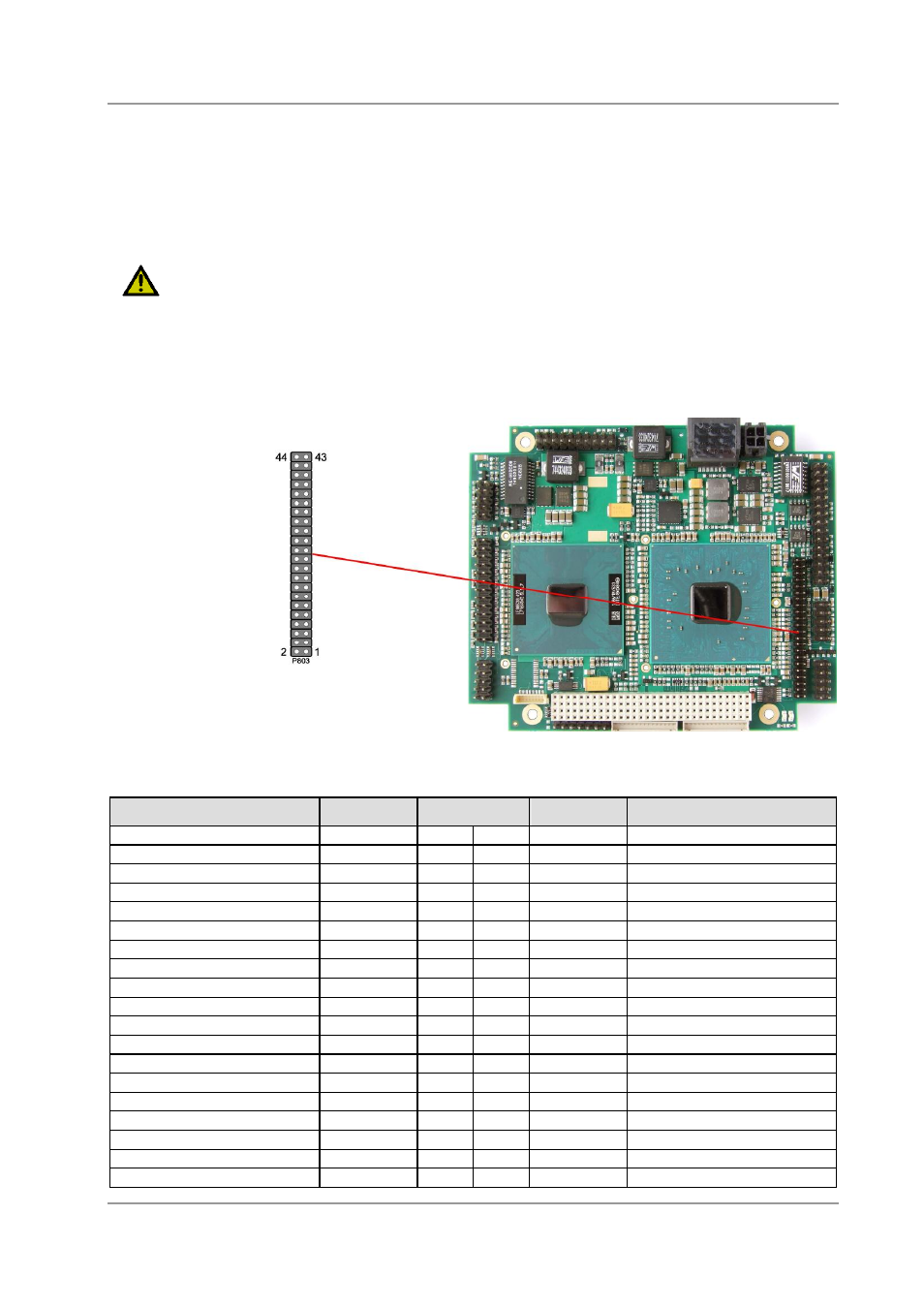

Pinbelegung der primären IDE-Schnittstelle
Beschreibung
Name
Pin
Name
Beschreibung
Reset
PRST#
1
2
GND
Masse
HD Data 7
PDD7
3
4
PDD8
HD Data 8
HD Data 6
PDD6
5
6
PDD9
HD Data 9
HD Data 5
PDD5
7
8
PDD10
HD Data 10
HD Data 4
PDD4
9
10
PDD11
HD Data 11
HD Data 3
PDD3
11
12
PDD12
HD Data 12
HD Data 2
PDD2
13
14
PDD13
HD Data 13
HD Data 1
PDD1
15
16
PDD14
HD Data 14
HD Data 0
PDD0
17
18
PDD15
HD Data 15
Masse
GND
19
20
N/C
Kodiert
DMA Request Signal
PDDREQ
21
22
GND
Masse
Write Signal
PDIOW#
23
24
GND
Masse
Read Signal
PDIOR#
25
26
GND
Masse
Ready Signal
PDRDY
27
28
N/C
Reserviert
DMA Acknowledge Signal
PDDACK#
29
30
GND
Masse
Interrupt Signal
PDIRQ
31
32
N/C
Reserviert
Address Bit 1
PDA1
33
34
PDMA66EN Enable UDMA66
Address Bit 0
PDA0
35
36
PDA2
Address Bit 2
Chip Select Signal 0
PDSC0#
37
38
PDCS1#
Chip Select Signal 1
