Beckhoff New Automation Technology CB4051

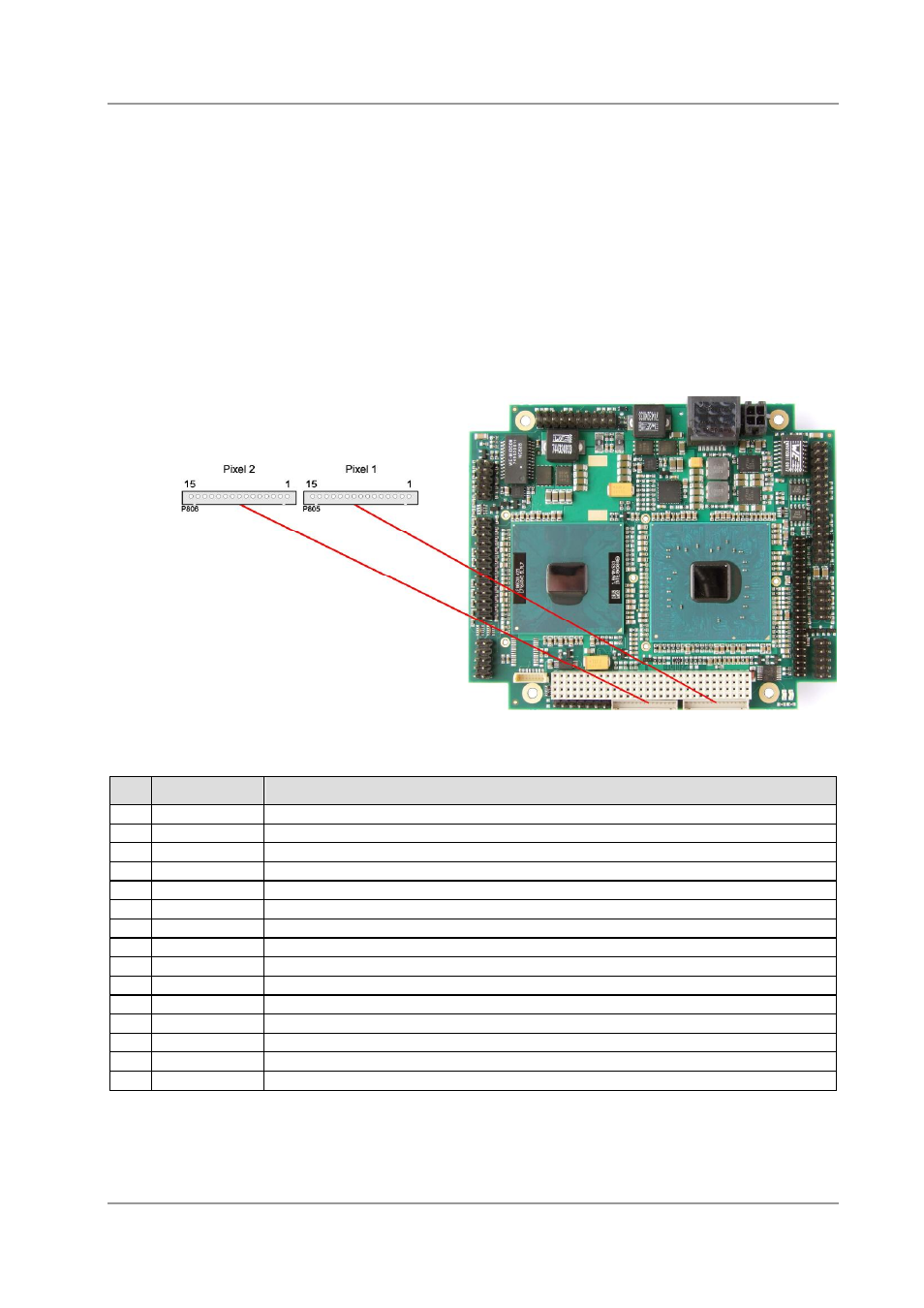

4.7 LCD
Das LCD wird über zwei 15-polige Folienstecker angeschlossen (Hirose DF13-15P-1.25DSA, passender
Gegenstecker: DF13-15S-xxx). Die Spannungsversorgung des Displays erfolgt ebenfalls über diese
Stecker. Das Board ermöglicht den direkten Anschluss von Displays mit LVDS-Interface. Zum Anschluss
von TFT-Displays mit digitalem Interface wird ein LVDS-Receiver benötigt. Erkundigen Sie sich dazu bei
Ihrem Distributor. Der Anschluss von DSTN-Displays ist nicht möglich.
Das LVDS-Interface kann LVDS-Displays mit einer maximalen Farbtiefe von 18 Bit und einem oder zwei
Pixel pro Clockcycle ansteuern. Die Aufteilung der Signale auf zwei Stecker ist so gewählt, dass bei
Displays mit einem Pixel pro Clock nur der erste Stecker benötigt wird. Wenn EDID-Daten ausgewertet
werden sollen, dann werden aber auf jeden Fall beide Stecker benötigt.
Die unterschiedlichen LCD’s werden über das BIOS-Setup eingestellt. Fragen Sie bei Ihrem Distributor
nach einen geeigneten Kabel für Ihr Display.
Die folgende Tabelle zeigt die Pinbelegung für das erste Pixel "even".
Pin
Name
Beschreibung
1
GND
Masse
2
GND
Masse
3
TXO00#
LVDS even Data 0 -
4
TXO00
LVDS even Data 0 +
5
TXO01#
LVDS even Data 1 -
6
TXO01
LVDS even Data 1 +
7
TXO02#
LVDS even Data 2 -
8
TXO02
LVDS even Data 2 +
9
TXO0C#
LVDS even Clock -
10
TXO0C
LVDS even Clock +
11
TXO03#
LVDS even Data 3 -
12
TXO03
LVDS even Data 3 +
13
BL_VCC
Geschaltete 5V für Backlight
14
FP_3,3V
Geschaltete 3,3V für Display
15
FP_3,3V
Geschaltete 3,3V für Display
