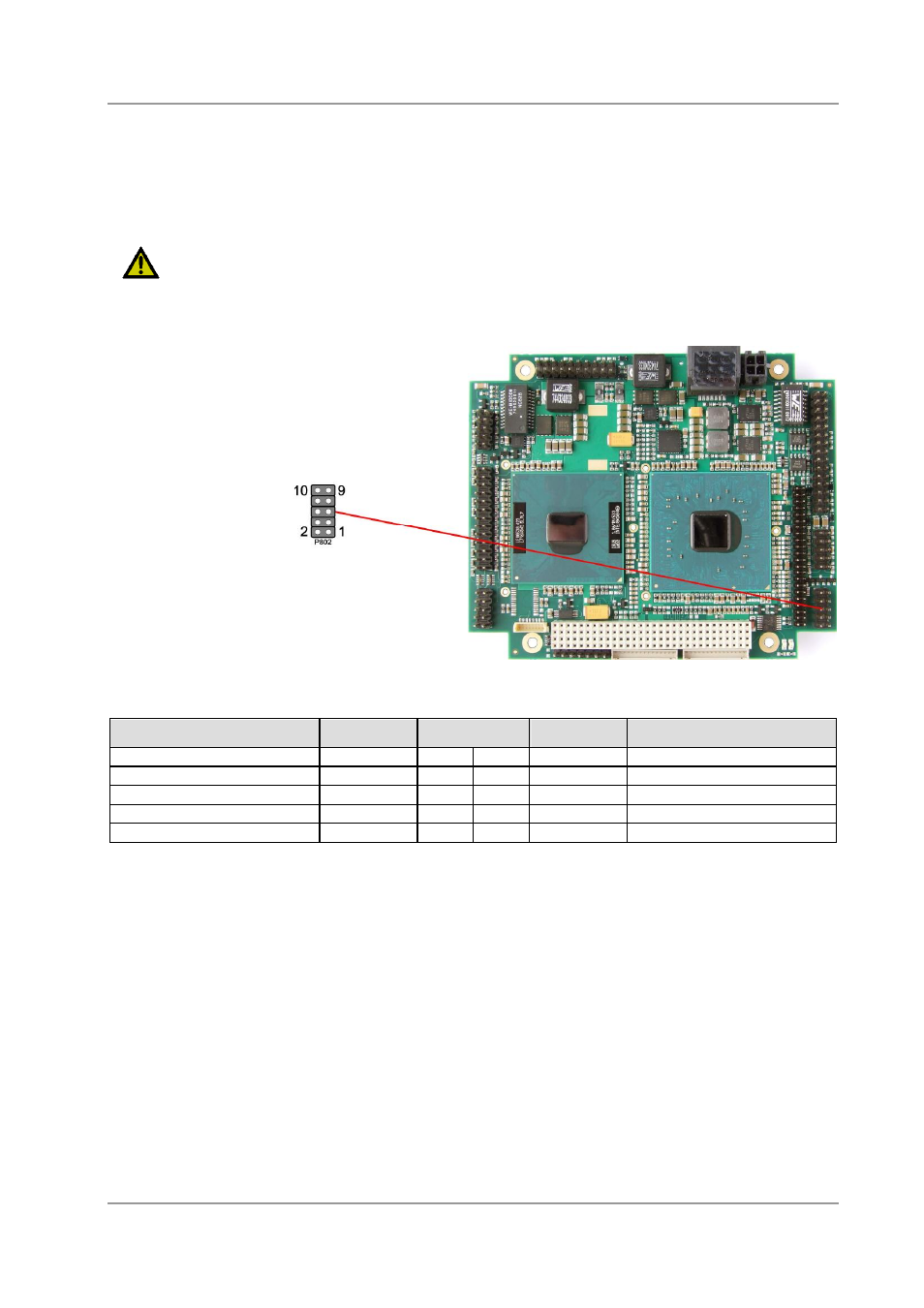

4.14 Serielle Schnittstelle COM2
Die serielle Schnittstelle ist als Standardstiftleiste für Schneidklemmtechnik im Rastermaß 2,54
herausgeführt. Je nach Bestellung des Produktes stehen die Signale in TTL-Pegel oder nach
RS232-Norm zur Verfügung.
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setup eingestellt.
A
CHTUNG
Bitte beachten Sie den Sicherheitshinweis auf der vorigen Seite.
Beschreibung
Name
Pin
Name
Beschreibung
Data Carrier Detect
DCD
1
2
DSR
Data Set Ready
Receive Data
RXD
3
4
RTS
Request to Send
Transmit Data
TXD
5
6
CTS
Clear to Send
Data Terminal Ready
DTR
7
8
RI
Ring Indicator
Masse
GND
9
10
VCC
Versorgungsspannung 5V
