2.6.10 Gleichlauf - Obertransport - Einstellung der Referenzstellung des Obertransporteurs
Regel

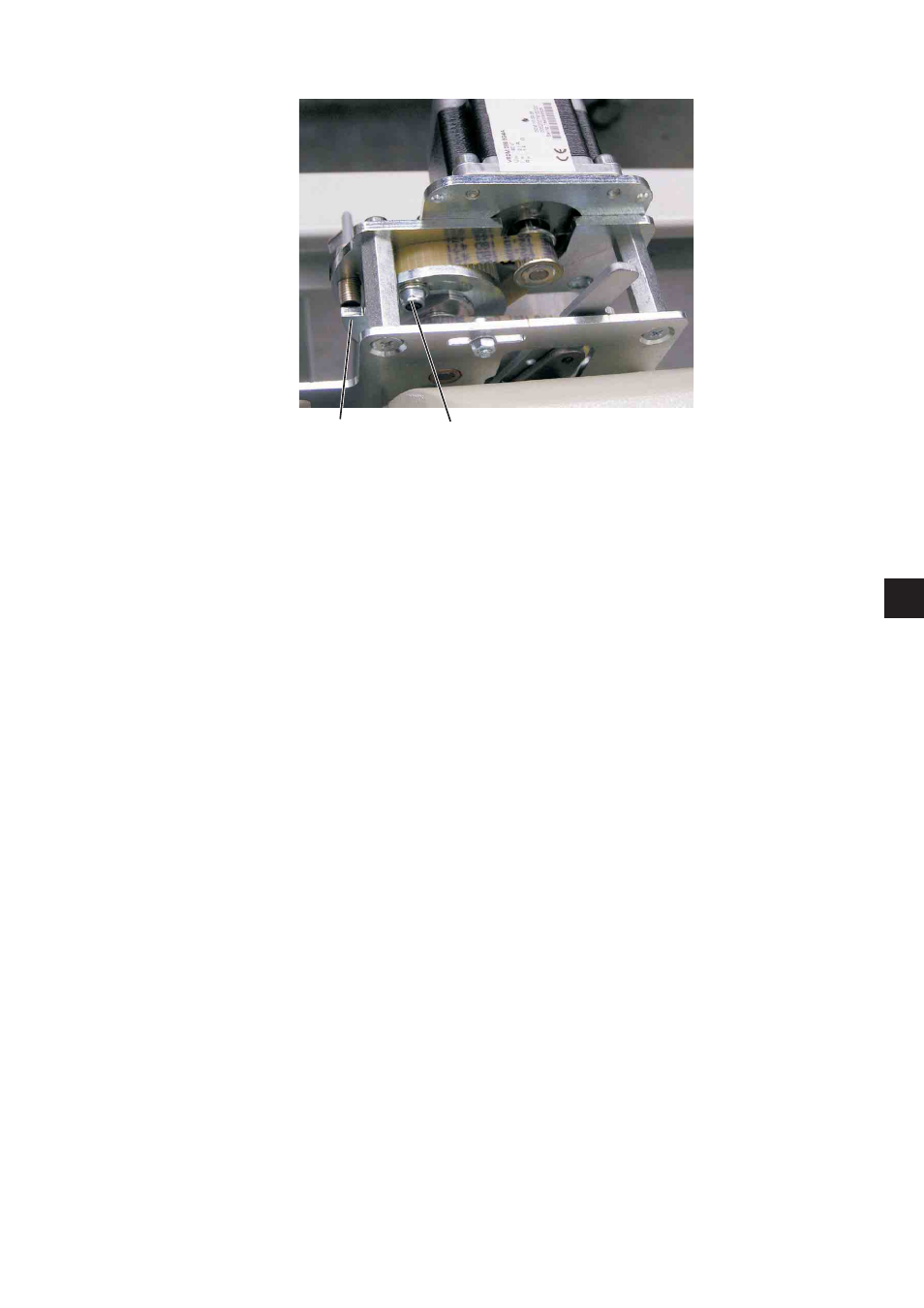

Die Nullstellung des Obertransporteur - Schrittmotors wird durch die
Referenzierscheibe 2 bestimmt, die beim Referenziervorgang den
Näherungsinitiator abdeckt.
Korrektur
–
Grundposition des Obertransports im Programm auf den Wert 50
einstellen.
– Reset - Schalter betätigen.
Bei einer Maschinenumdrehung sollen nun der Ober- und
Untertransporteur den gleichen Weg ausführen.
– Um diese Einstellung exakt zu überprüfen, wird eine Testnaht mit
zwei gleich langen Stofflagen ausgeführt.
Nach abgeschlossener Naht soll der Anfang und das Ende des
Stoffes genau bündig sein.
Ist die obere Stofflage zu kurz, transportiert der obere Transporteur
stärker als der untere.
Der Weg des Obertransporteurs muss kleiner eingestellt werden.
–
Die Referenzierscheibe 2 muss nach Öffnen der Klemmutter 1,
nach unten (vom Näherungsinitiator weg) verdreht werden und
durch die Klemmutter 2 wieder fixiert werden.
Ist die obere Stofflage länger als die untere, transportiert der obere
Transporteur zu wenig.
Der Weg des Obertransporteurs muss größer eingestellt werden.
–
Die Referenzierscheibe muss nach Öffnen der Klemmutter nach
unten verdreht werden und durch die Klemmutter wieder fixiert
werden.
