Beisler 1265-5 - Handbuch (Seite 83)

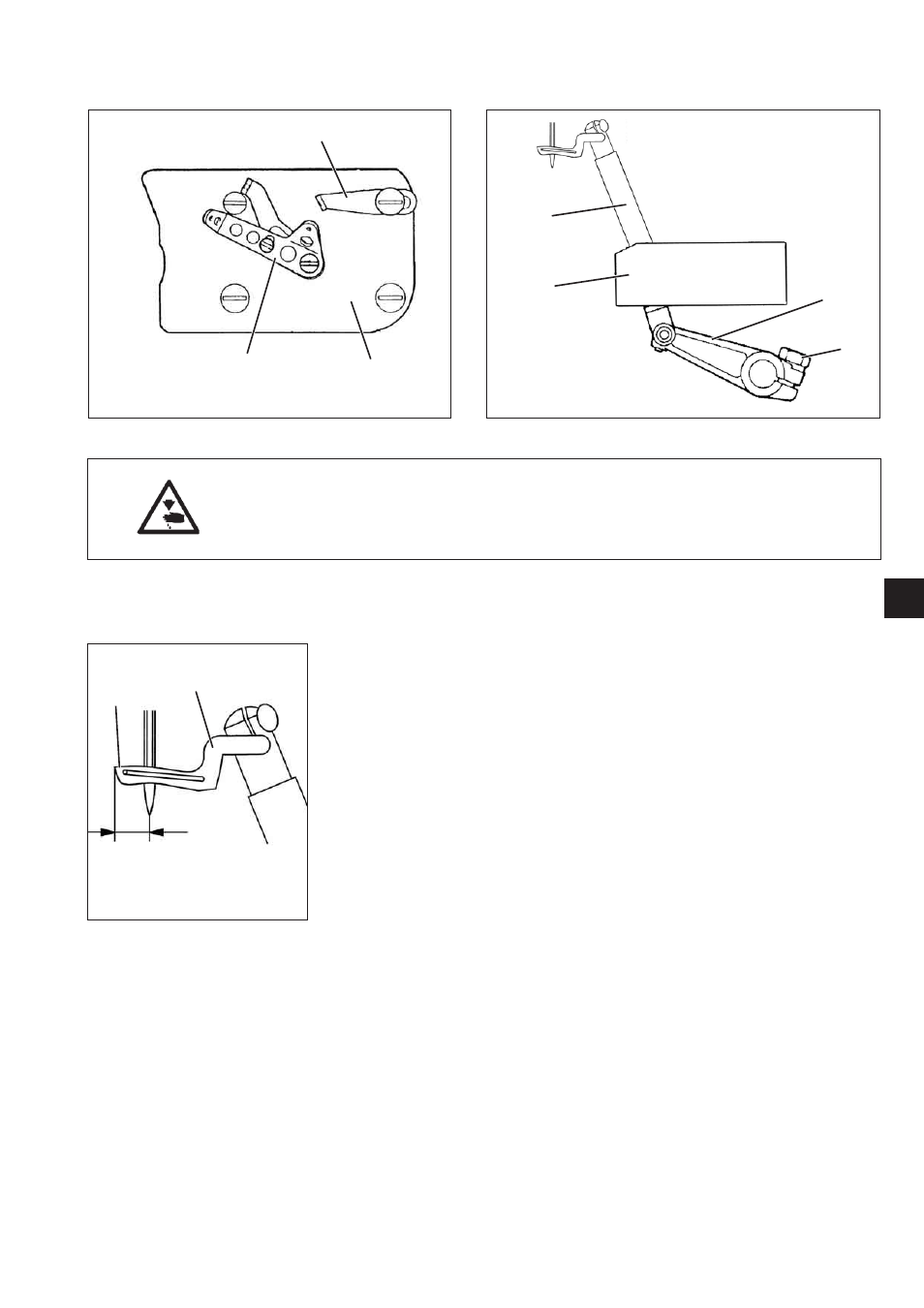

2.2.2 Abstand des oberen Overlock - Greifers zur Nadel
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Greifer nur bei ausgeschalteter Nähanlage prüfen und einstellen.
Einstellung quer zur Nährichtung
Regel und Kontrolle
Wenn der obere Greifer 9 in seinem linken Umkehrpunkt steht, soll der
Abstand zwischen Greiferspitze 8 und Nadelmitte 4,4 bis 4,7 mm
betragen.
–
Fadenführungen 1 und 3 und Deckel 2 abschrauben.
– Den Greifer 9 mit dem Handrad in seinen linken Umkehrpunkt
drehen.
– Schraube 5 lösen.
– Hebel 4 so verdrehen, dass zwischen Greiferspitze 8 und
Nadelmitte ein Abstand von 4,4 bis 4,7 mm vorhanden ist.
Darauf achten, dass die Stange 7 im Lager 6 keinen Schwergang
aufweist.
– Schraube 5 festdrehen.
7
3
3
7
2
1
6 4
5
9
4,4 - 4,7 mm
8
