2.6.5 Obertransporteur Hubhöhe
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Obertransport nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel und Kontrolle
Der Obertransporteurhub ist abhängig von der zu vernähenden
Materialstärke.
Um die Laufgeräusche zu mindern, ist es von Vorteil, den Hub so
gering wie möglich einzustellen.

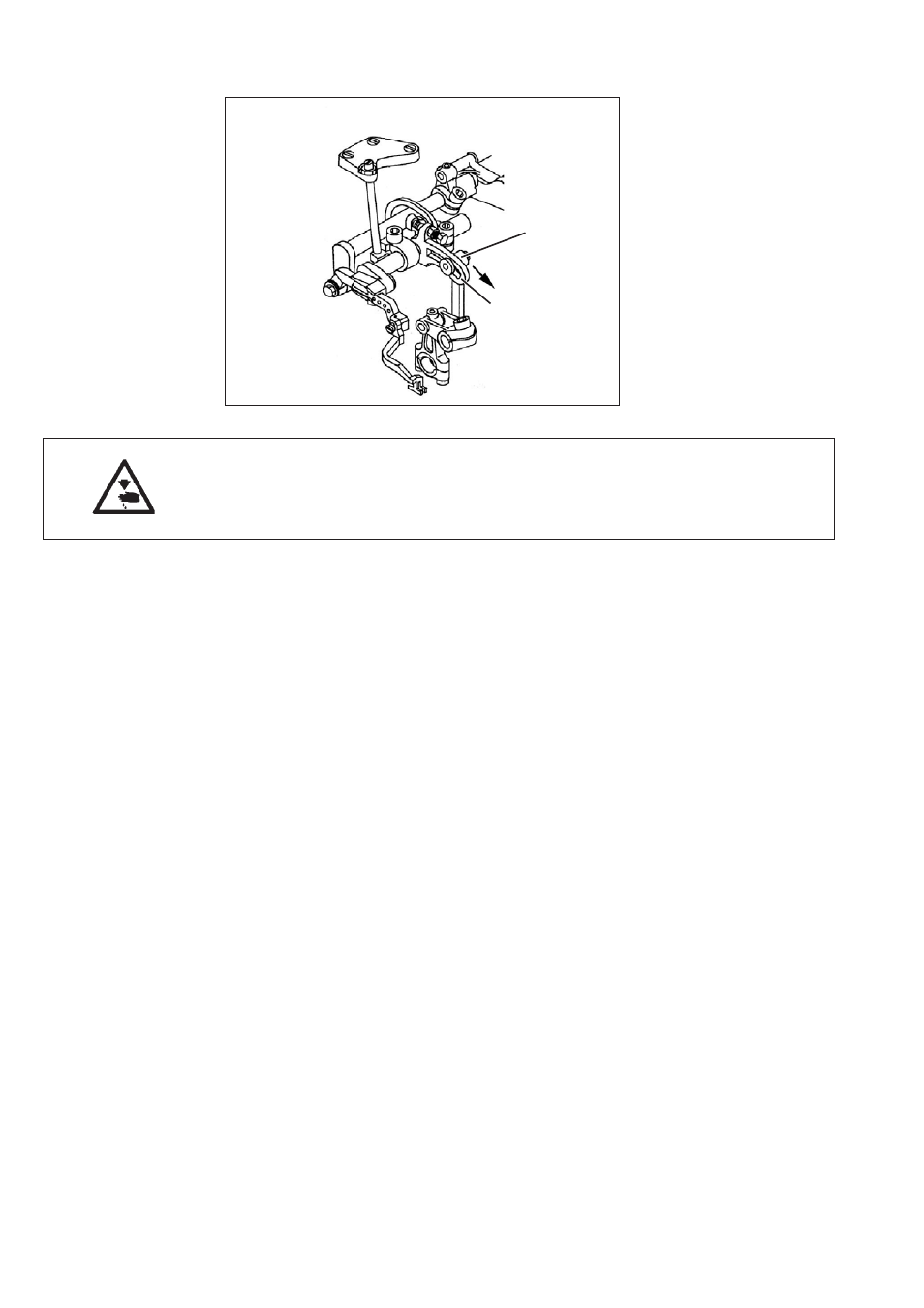

Der Hebel 1 soll in der äußersten Position der Kulisse 2 befestigt sein.
Korrektur
–
Schraube am Hebel 1 lösen.
– Hebel so weit schwenken, dass er an der Vorderseite der Kulisse 2
anliegt.
– Schraube 1 wieder festdrehen.
20
2
1
