3.4.3 Zahnriemen des Ausrollers wechseln
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Zahnriemen nur bei ausgeschalteter Nähanlage wechseln.
– Transporteinheit manuell auf der Tischplatte absenken.
– Nähanlage ausschalten.

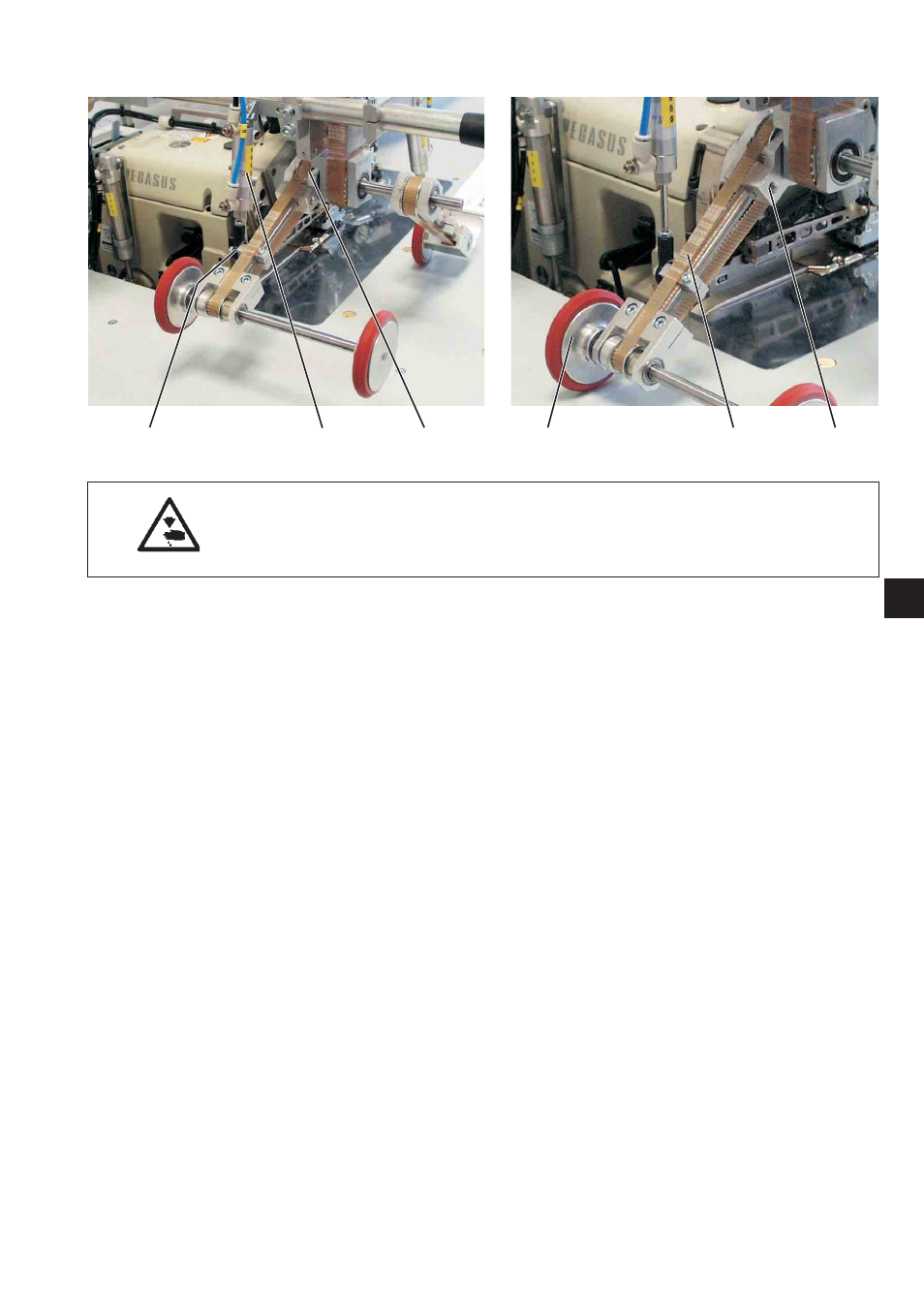

– Schraube 3 vom Zylinder 2 herausdrehen.
– Schraube 4 lösen und Zahnriemen 5 entspannen.
– Zahnriemen zuerst von der Antriebsrolle und dann über die
Transportrolle 6 des Ausrollers abnehmen.
– Einsetzen des neuen Zahnriemens in umgekehrter Reihenfolge
vornehmen.
– Zahnriemen 5 spannen und Schraube 4 festdrehen.
Bei richtiger Spannung muss sich der Zahnriemen 5 in der Mitte
unter spürbarem Gegendruck ca 10 mm durchdrücken lassen.
– Zylinder 2 wieder nach vorne klappen und mit Schraube 3 am
Ausroller festschrauben.
35
3
3 2 1 6 5 4
