6.10 Input - Output-Test
Über den Input-Output-Test können die Ein- und Ausgänge der
Nähanlagensteuerung zur Fehlersuche und zur Überprüfung von
einzelnen Maschinenschritten angewählt werden.
Die Ausgänge (Out) werden separat aufgerufen und getestet. Die
entsprechenden Eingänge (Inp) werden bei aktivem Ausgang
angezeigt.
Aktivierte Ein- / Ausgänge sind durch unterlegte Kennnummern
gekennzeichnet.
Inputtest
Die Eingänge werden direkt getestet.

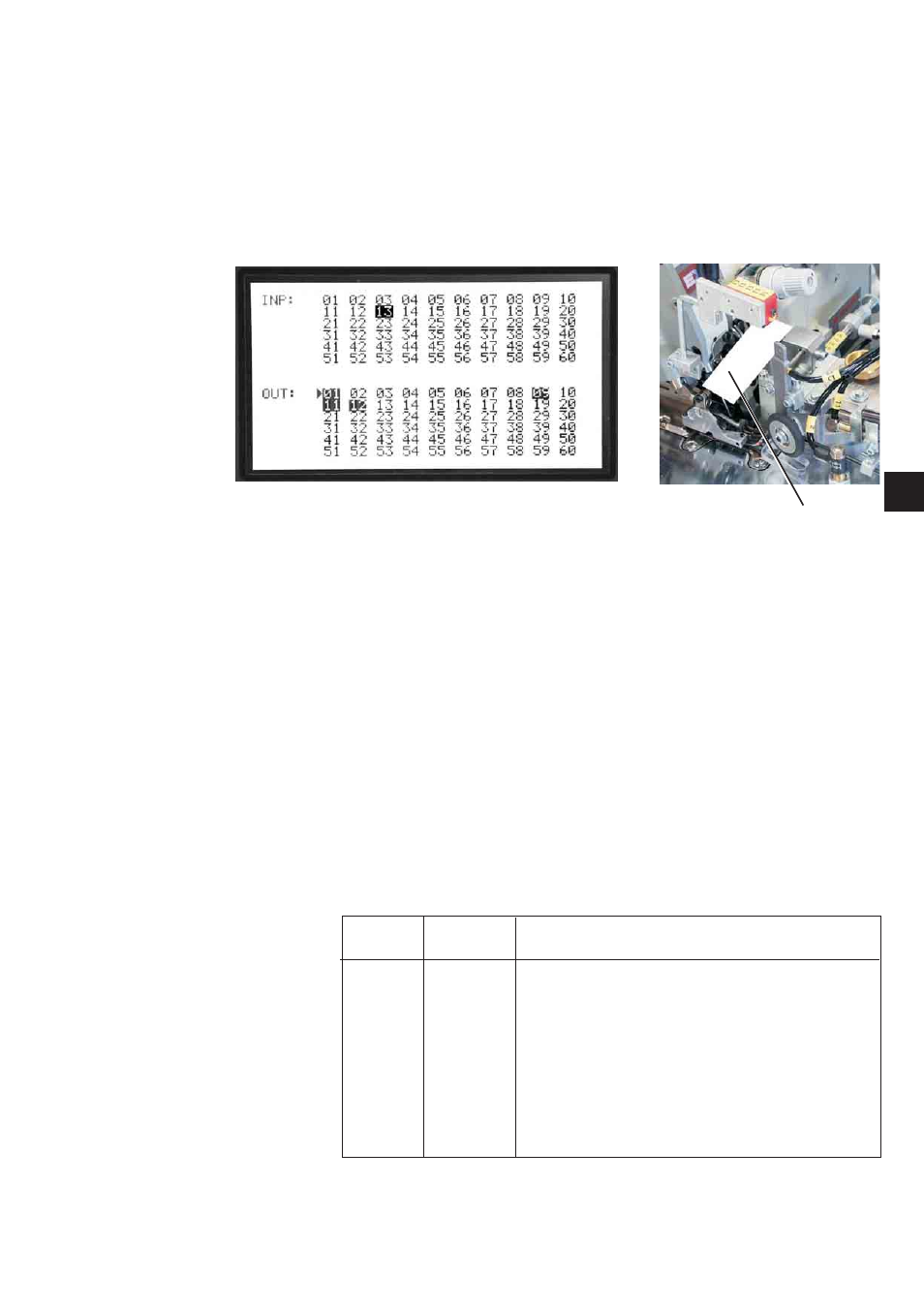

Beispiel: Fotozelle 13
–
Ein Stück Papier 1 zwischen Foto 13 und Auflageblech schieben.
Input-Nr. 13 wird schwarz unterlegt.
Outputtest
–
Taste “F1” drücken.
Es wird in die Bedienerebene 2 geschaltet.
–
Taste “F8” drücken.
–
Mit den Tasten “
ñ “ oder “ò” die Zahlenreihe anwählen.
–
Mit den Tasten “
ï“ oder “ð “ die Kennnummer anwählen.
–
Taste “ENT” drücken.
Die Kennnummer wird schwarz hinterlegt und der Ausgang
aktiviert.
–
Taste “ENT” erneut drücken.
Der Ausgang wird deaktiviert.
Eingangselemente
Signal
Input-Nr
S02
02
GND Brücke auf Fotozelle 15, wenn ohne
Saumerkennung “FZ 15”
S04
04
Taster Futterklemme
S05
05
Taster Kleben Start
S09
09
Fadenwächter
S13
13
Fotozelle Programm-Start
S15
15
Fotozelle Saumerkennung
S16
16
Fotozelle Konturenaussteuerung
