3.5.2
Wechselstapler montieren
–

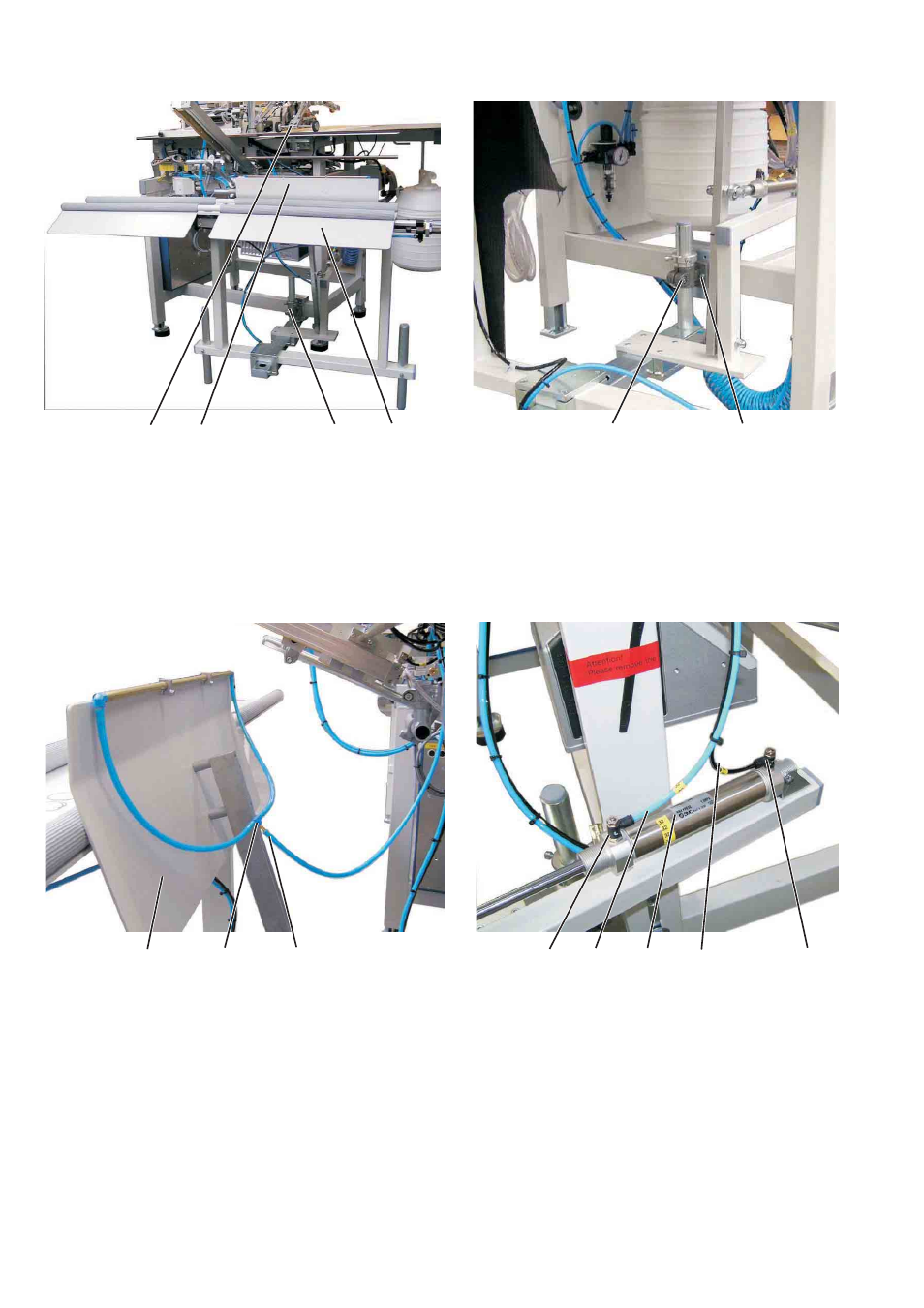

Stapler 1 mit der Halterung 2 an die Nähanlage heran stellen.
–
Halterung 2 mit zwei Schrauben 5 an der Nähanlage anschrauben.
–
Stapler so ausrichten, dass das Schild 3 parallel zur
Tischplattenkante 4 steht.
–
Schrauben 5 festdrehen.
Pneumatikanschlüsse für das Schild 3
–
Druckluftleitung 7 am Druckluftverteiler 8 des Schildes 3
aufstecken.
–
Druckluftleitungen (32) am Zylinder (32) aufstecken
Schwarze Leitung 9 am Ventil 8 aufstecken.
Blaue Leitung 10 am Ventil 11 aufstecken.
8
4
3
2
1
2
5
3
8
7
11 10
(32)
9
8
