2.5.2 Näfuß-Neigung
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Nähfuß nur bei ausgeschalteter Nähanlage prüfen und einstellen.
Regel und Kontrolle

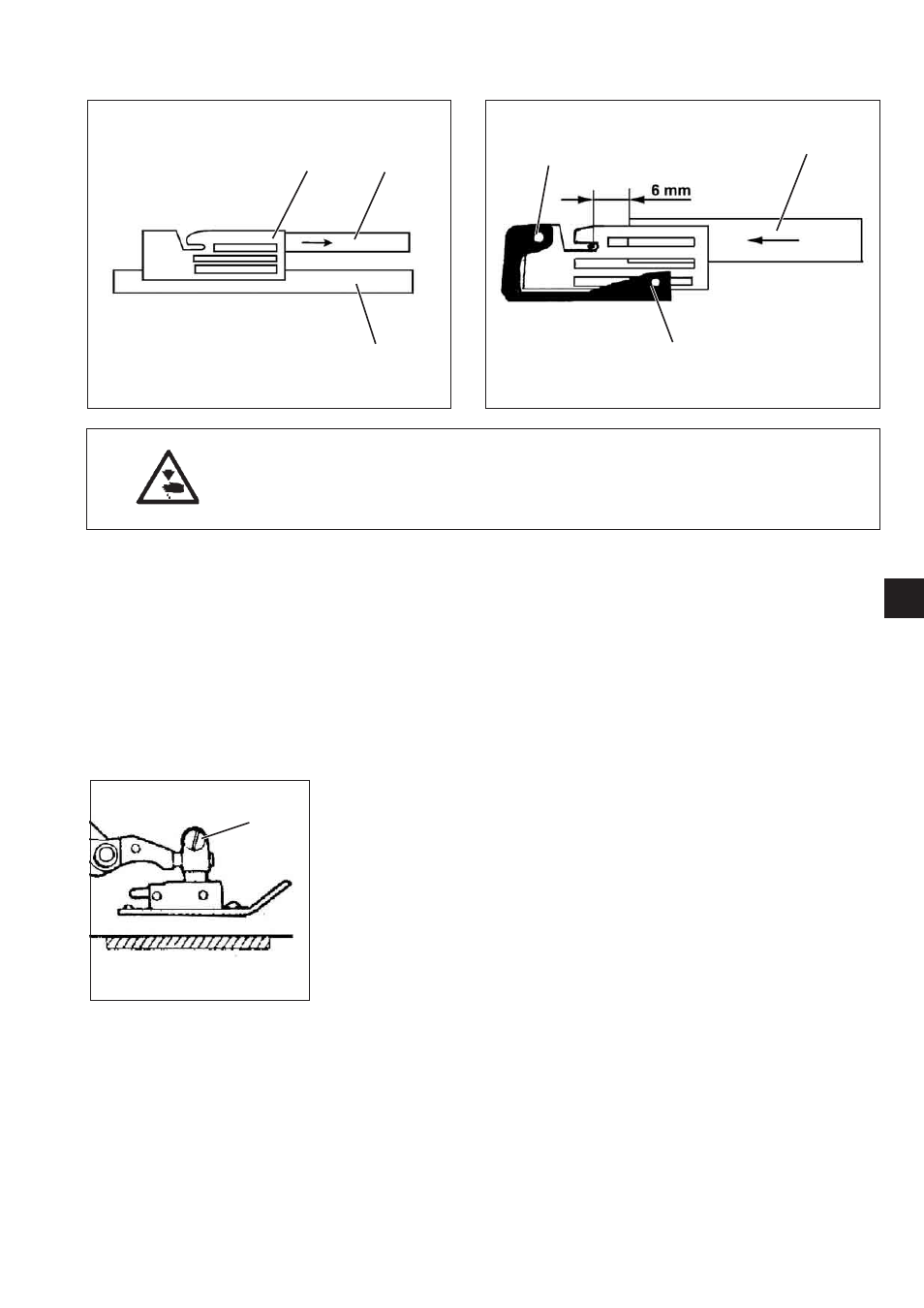

Nähfußneigung quer zur Nährichtung
Eine Messingfolie 2 von 0,025 mm Stärke soll unter leichter Klemmung
unter dem rechten Teil des Nähfußes 1 herausgezogen werden
können.
Auf der linken Seite 3 muss die Messingfolie geklemmt sein.
–
Messingfolie unter den Nähfuß legen.
– Transporteure in Tiefstellung drehen.
– Mit Messingfolie 2 die Nähfußstellung prüfen.
Korrektur
–
Schraube 7 am Nähfuß lösen.
– Nähfußneigung einstellen.
– Schraube 7 festdrehen.
Nähfußneigung in Nährichtung
Die Schraube 4 soll den Nähfuß vorne so weit anheben, dass die
Messingfolie 5 bis 6 mm vor die Nadel geschoben werden kann.
Die Schraube 6 muss in dieser Stellung am Nähfuß anliegen.
–
Messingfolie unter den Nähfuß legen.
– Transporteure in Tiefstellung drehen.
– Mit Messingfolie 5 die Nähfußstellung prüfen.
Korrektur
–
Schraube 4 entsprechend verstellen.
– Schraube 6 zur Anlage an den Nähfuß bringen.
Hinweis
Die Nähfußneigung muss nach dieser Einstellung erneut überprüft
werden.
15
3
2
4
5
1
3 6
7
