2.3 Nadelschutz einstellen

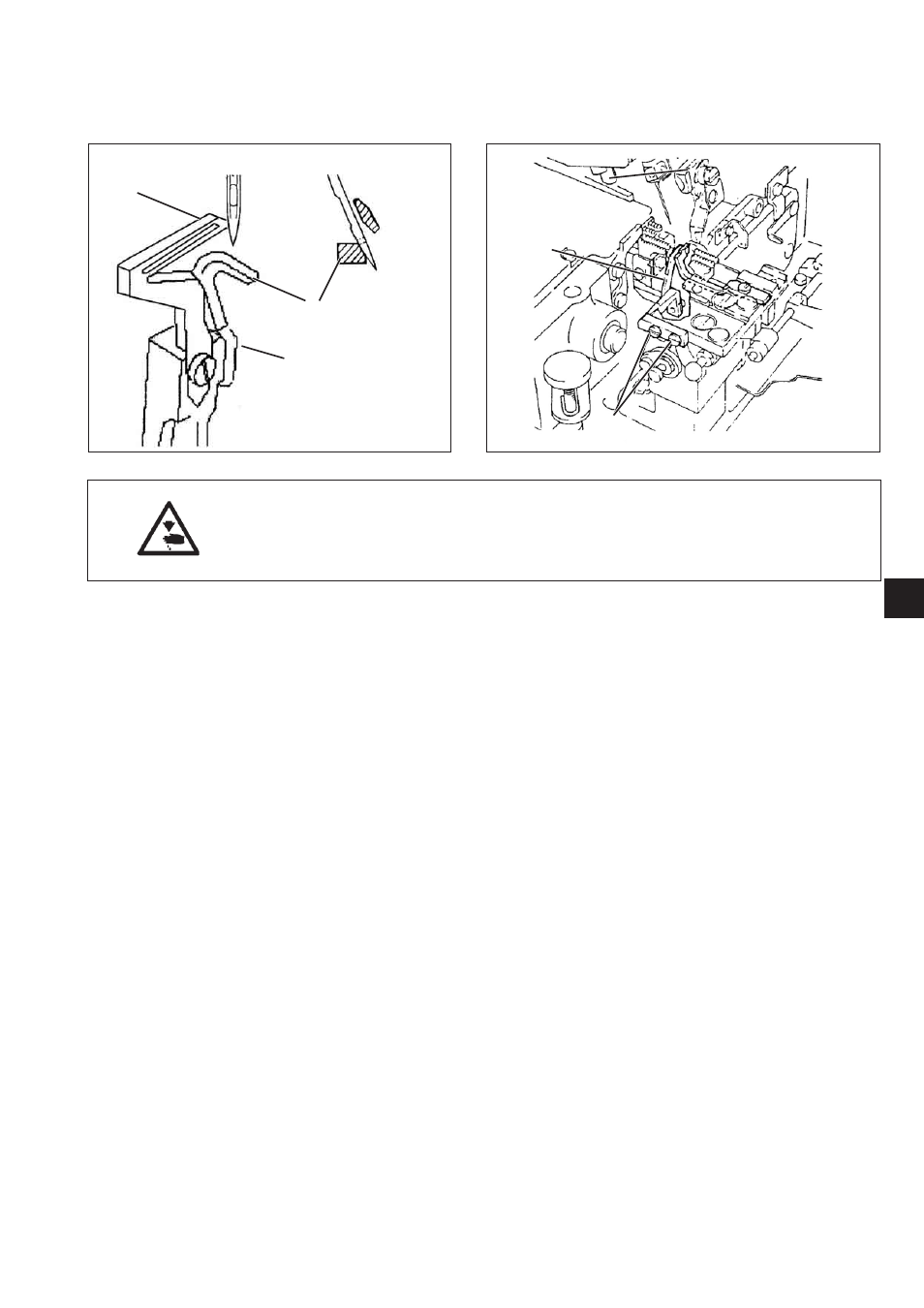

2.3.1 Hinterer Nadelschutz
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Nadelschutz nur bei ausgeschalteter Nähanlage prüfen und einstellen.
Regel und Kontrolle
Wenn die Spitze des linken Greifers 3 auf Nadelmitte steht, soll der
hintere Nadelschutz 1 an der Nadel anliegen.
–
Handrad in Drehrichtung drehen, bis die Greiferspitze auf
Nadelmitte steht.
– Prüfen, ob der Nadelschutz an der Nadel anliegt.
Korrektur bewegliche Version
–
Handrad in Drehrichtung drehen, bis die Greiferspitze auf
Nadelmitte steht.
– Schraube 2 lösen.
– Nadelschutz 1 so verschieben, dass der Nadelschutz an der Nadel
anliegt.
– Schraube 2 festdrehen.
Korrektur feststehende Version
–
Handrad in Drehrichtung drehen, bis die Greiferspitze auf
Nadelmitte steht.
– Schrauben 4 lösen.
– Nadelschutz 3 so verschieben, dass der Nadelschutz an der Nadel
anliegt.
– Schrauben 4 festdrehen.
9
3
2
1
3
1
4
3
4
