2.6.8 Lüfterhebel
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Obertransport nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel und Kontrolle

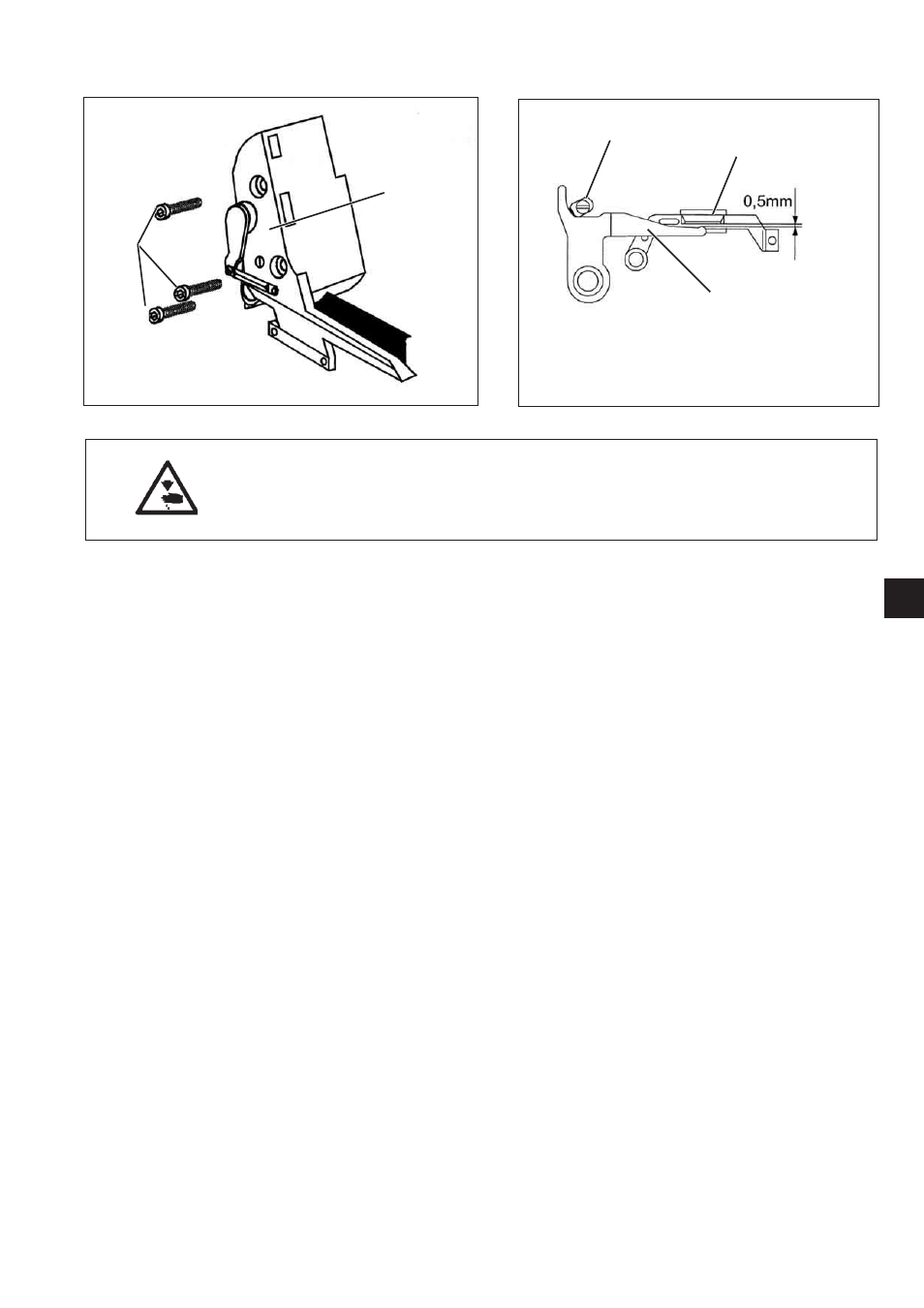

In der tiefsten Stellung des Obertransporteurs soll der Abstand
zwischen Oberkante Lüfterhebel 4 und Unterkante Transporteurträger
3 ein Abstand von 0,5 mm bestehen.
–
Schrauben 2 herausdrehen und Deckel 1 abnehmen.
– Handrad drehen, bis der Obertransporteur in seiner tiefsten
Stellung steht.
– Prüfen, ob zwischen Oberkante Lüfterhebel 4 und Unterkante
Transporteurträger 3 ein Abstand von 0,5 mm besteht.
Korrektur
–
Schraube 5 lösen.
– Lüfterhebel 4 verstellen.
– Schraube 5 festdrehen.
– Deckel 1 montieren und mit Schrauben 2 festschrauben.
