3.5 Direct Drive Nähantrieb
3.5.1 Referenz einstellen
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Greifereinstellung nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel

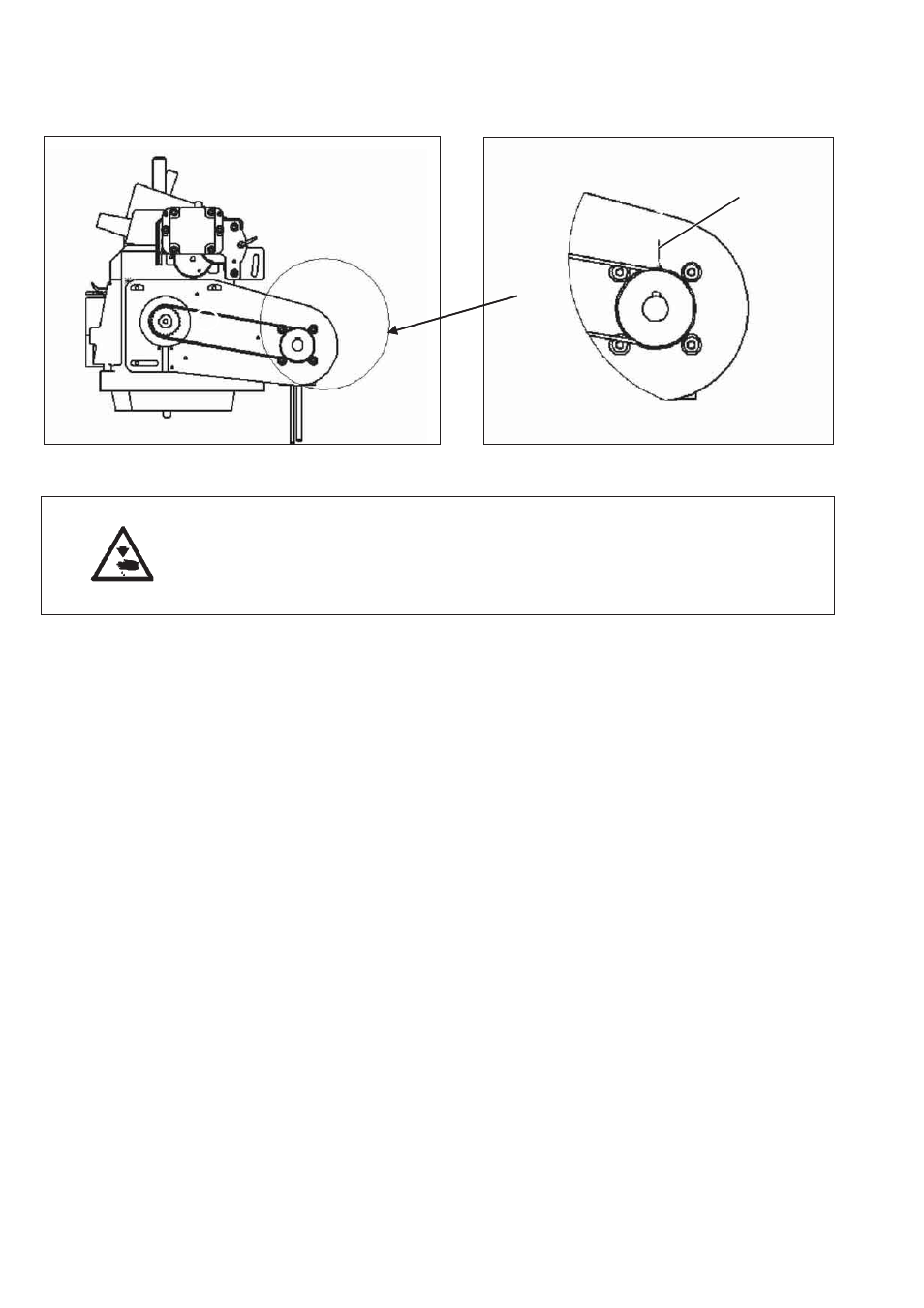

Wenn die Nadel in der Position “7 mm nach unterem Totpunkt” steht,
soll der Antriebsriemen so aufgelegt sein, dass die Passfeder 2 in der
Motorwelle auf die Markierung 1 im Motorgehäuse zeigt.
Korrektur
–
Zahnriemen abnehmen.
– Mit dem Handrad die Nadelstange in die Position “7 mm nach
unterem Totpunkt” drehen.
– Motorwelle so verdrehen, die Passfeder 2 in der Motorwelle auf die
Markierung 1 im Motorgehäuse zeigt.
– Zahnriemen wieder auflegen.
36
1
