3.4 Puller und Ausroller
3.4.1 Zahnriemen des Schrittmotors wechseln
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Zahnriemen nur bei ausgeschalteter Nähanlage wechseln.
– Transporteinheit manuell auf der Tischplatte absenken.
– Nähanlage ausschalten.

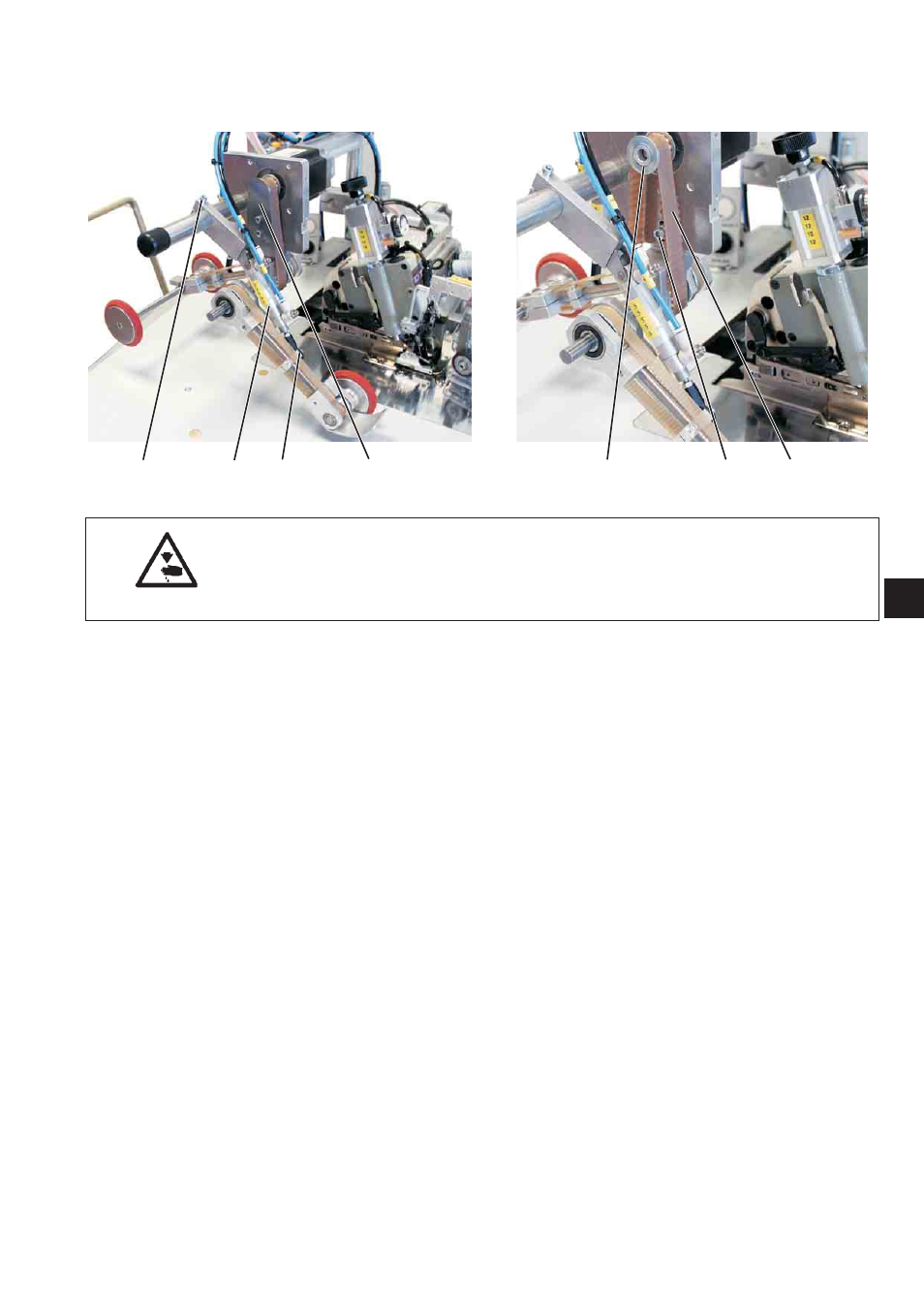

– Abdeckplatte 1 abschrauben.
– Schraube 2 herausdrehen.
– Schraube 4 lösen und Zylinder 3 nach hinten wegschwenken.
– Schraube 6 lösen und Zahnriemen 5 entspannen.
– Zahnriemen zuerst von der Antriebsrolle 7 abnehmen und dann
über die Transportrolle des Pullers abnehmen.
– Einsetzen des neuen Zahnriemens in umgekehrter Reihenfolge
vornehmen.
– Zahnriemen 5 spannen und Schraube 6 festdrehen.
Bei richtiger Spannung muss sich der Zahnriemen 5 in der Mitte
unter spürbarem Gegendruck ca 5 mm durchdrücken lassen.
– Zylinder 3 wieder nach vorne klappen und mit Schraube 2 am
Puller festschrauben.
– Schraube 4 festdrehen.
– Abdeckplatte 1 wieder anschrauben.
3
33
4 3 2 1 7 6 5
