Installation
9 · DVI-FiberLink
Vorbereitung
1. Installieren Sie den Matrixswitch der
DVICenter
-Serie.
2. Installieren Sie das Target-Modul, das Sie über die Erweiterung
DVI-FiberLink
an
den Matrixswitch anschließen möchten.
Der Anschluss des Target-Moduls an den Matrixswitch wird nachfolgend über
die Erweiterungsmodule ausgeführt und ist daher zunächst nicht herzustellen.

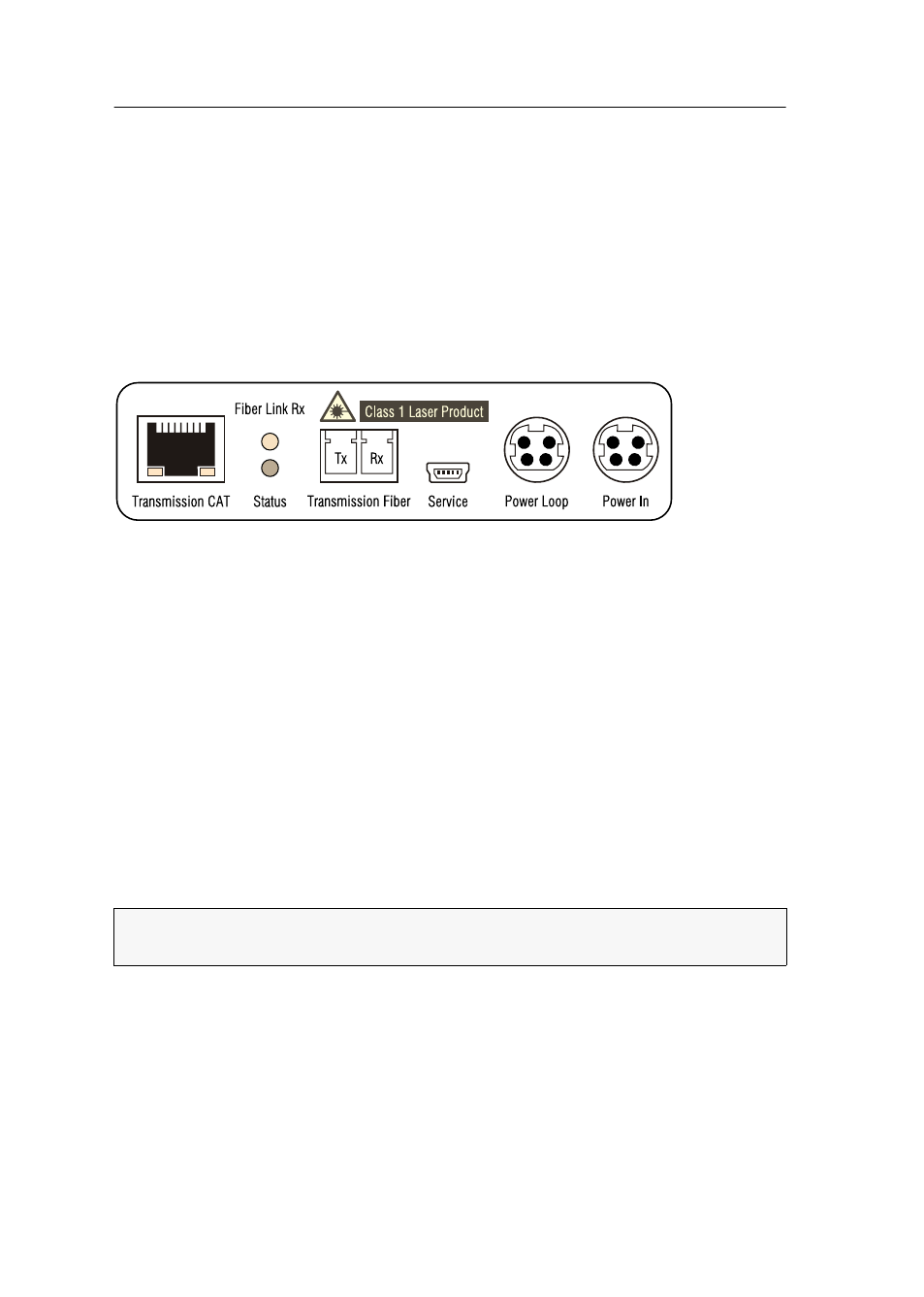

Erweiterungsmodul für den Matrixswitch installieren
Platzieren Sie das erste Erweiterungsmodul in der Nähe des Matrixswitches.
Transmission CAT:
Verbinden Sie diese Schnittstelle mit einem
Dynamic Port
im
CPU
-
modus des Matrixswitches. Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der
Kategorie 5 (oder höher).
Transmission – Tx:
Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfaser-
kabels ein. Das andere Ende des Kabels ist mit der Schnittstelle
Transmission – Rx
des
anderen Erweiterungsmoduls zu verbinden.
Transmission – Rx:
Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfaser-
kabels ein. Das andere Ende des Kabels ist mit der Schnittstelle
Transmission – Tx
des
anderen Erweiterungsmoduls zu verbinden.
Power In:
Schließen Sie an diese Schnittstelle das Tischnetzteil oder das (an ein anderes
Erweiterungsmodul angeschlossene) Power Loop-Kabel an.
Power Loop:
Falls Sie ein weiteres Erweiterungsmodul mit dem Strom des Tischnetz-
teils versorgen möchten, schließen Sie an diese Schnittstelle ein optionales Power Loop-
Kabel an.
HINWEIS:
Detaillierte Informationen zur Power Loop-Stromversorgung finden Sie
auf Seite 14.
