Installation

DVI-FiberLink · 6

Vorbereitung

1. Installieren Sie den Master-Matrixswitch der

DVICenter

-Serie.

2. Installieren Sie den Slave-Matrixswitch, den Sie über die Erweiterung

DVI-FiberLink

an den Matrixswitch anschließen möchten.

Der Anschluss des Slave-Matrixswitches an den Master-Matrixswitch wird

nachfolgend über die Erweiterungsmodule ausgeführt und ist daher zunächst

nicht herzustellen.

Erweiterungsmodul für den Master-Matrixswitch installieren

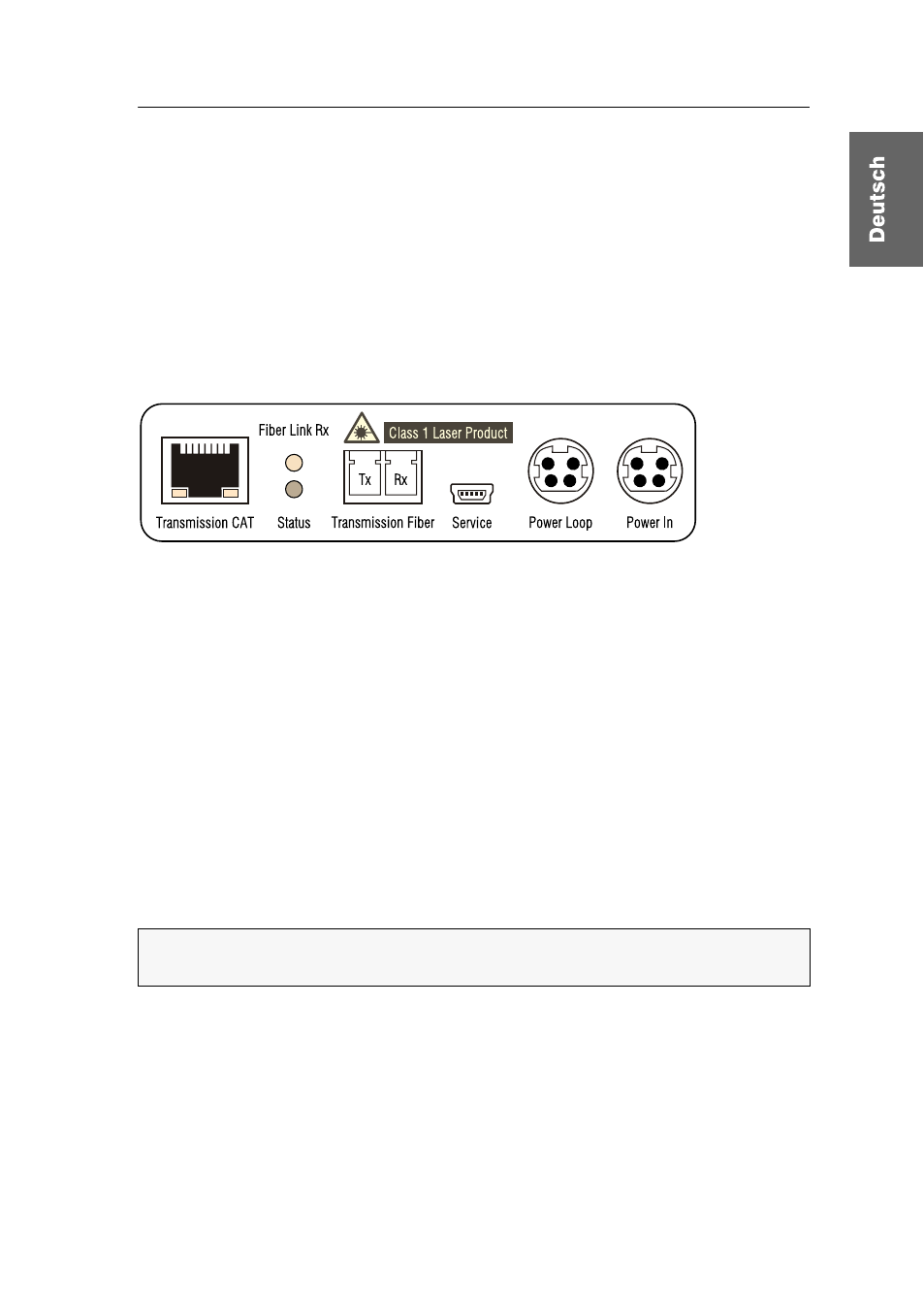

Platzieren Sie das erste Erweiterungsmodul in der Nähe des Matrixswitches.

Transmission CAT:

Verbinden Sie diese Schnittstelle mit einem

Dynamic Port

im

CPU

-

Modus des Matrixswitches. Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der

Kategorie 5 (oder höher).

Transmission – Tx:

Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfaser-

kabels ein. Das andere Ende des Kabels ist mit der Schnittstelle

Transmission – Rx

des

anderen Erweiterungsmoduls zu verbinden.

Transmission – Rx:

Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfaser-

kabels ein. Das andere Ende des Kabels ist mit der Schnittstelle

Transmission – Tx

des

anderen Erweiterungsmoduls zu verbinden.

Power In:

Schließen Sie an diese Schnittstelle das Tischnetzteil oder das (an ein anderes

Erweiterungsmodul angeschlossene) Power Loop-Kabel an.

Power Loop:

Falls Sie ein weiteres Erweiterungsmodul mit dem Strom des Tischnetz-

teils versorgen möchten, schließen Sie an diese Schnittstelle ein optionales Power Loop-

Kabel an.

HINWEIS:

Detaillierte Informationen zur Power Loop-Stromversorgung finden Sie

auf Seite 14.
