Statusanzeigen
DVI-FiberLink · 18
Statusanzeigen

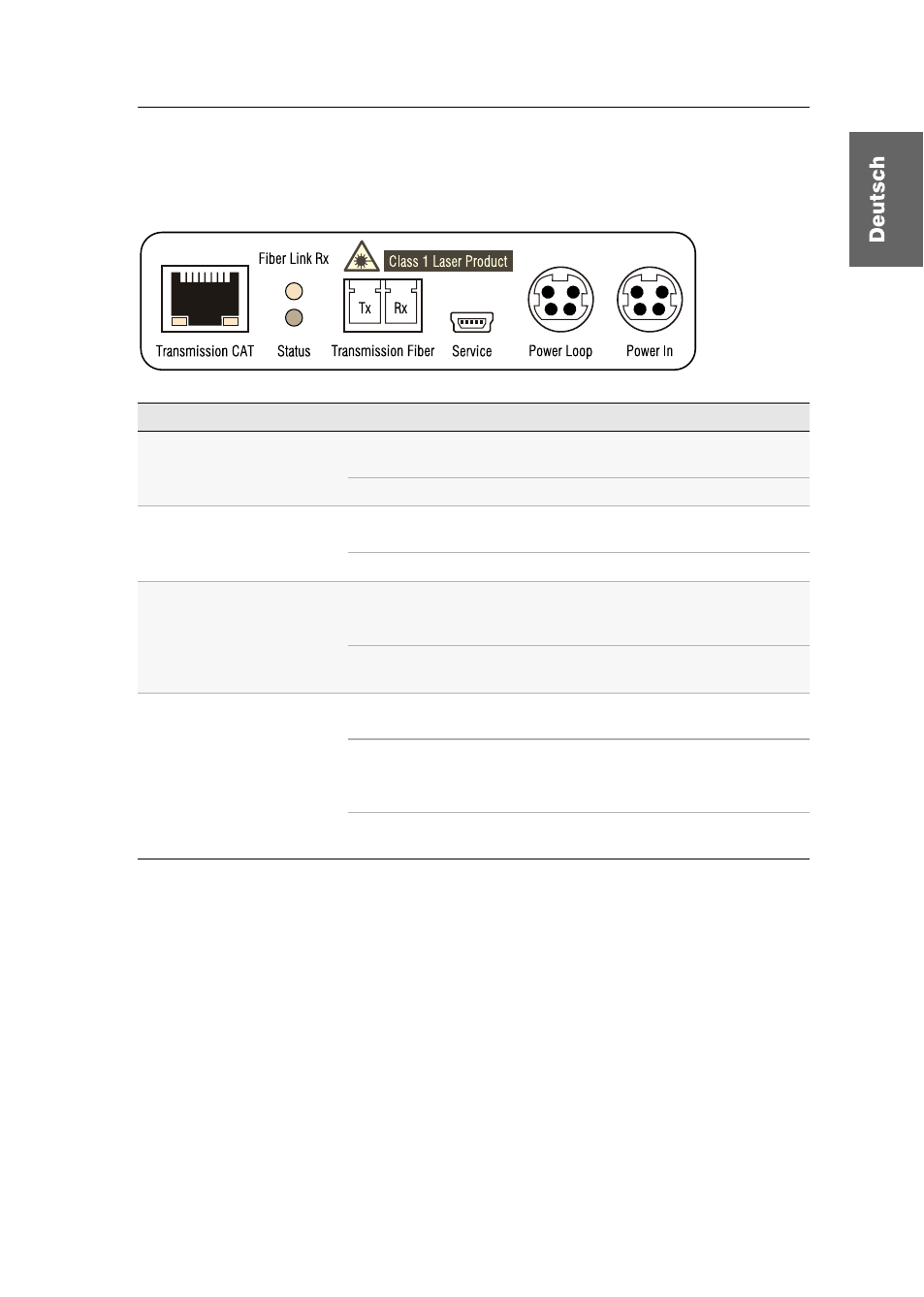

Die LEDs an der Rückseite des Erweiterungsmoduls geben Ihnen die Möglichkeit
den Betriebsstatus der Module zu kontrollieren.
LED
Status
Bedeutung
Transmission-CAT | gelb
an
Funktionierende Datenverbindung zur angeschlos-
senen DVICenter-Komponente.
aus
Datenverbindung zur Gegenstelle ist unterbrochen.
Transmission-CAT | grün
an
Funktionierende Datenverbindung zur angeschlos-
senen DVICenter-Komponente.
aus
Datenverbindung zur Gegenstelle ist unterbrochen.
Fiber Link Rx
an
Über die Rx-Lichtleitfaser in der »Transmission Fiber«-
Schnittstelle wurde eine Verbindung zum anderen
Erweiterungsmodul hergestellt.
aus
Eine Verbindung zum anderen Erweiterungsmodul kann
über die Rx-Lichtleitfaser nicht hergestellt werden.
Status
an
Die Stromversorgung des Erweiterungsmodul ist
hergestellt.
blinkt
Die Stromversorgung ist hergestellt.
Das Übertragungsmodul ist nicht (korrekt) in den
Einschub »Transmission Fiber« eingesetzt.
aus
Das Erweiterungsmodul wird nicht mit Strom
versorgt.
