Installation
11 · DVI-FiberLink
Ein Arbeitsplatzmodul über Erweiterungsmodule
anschließen

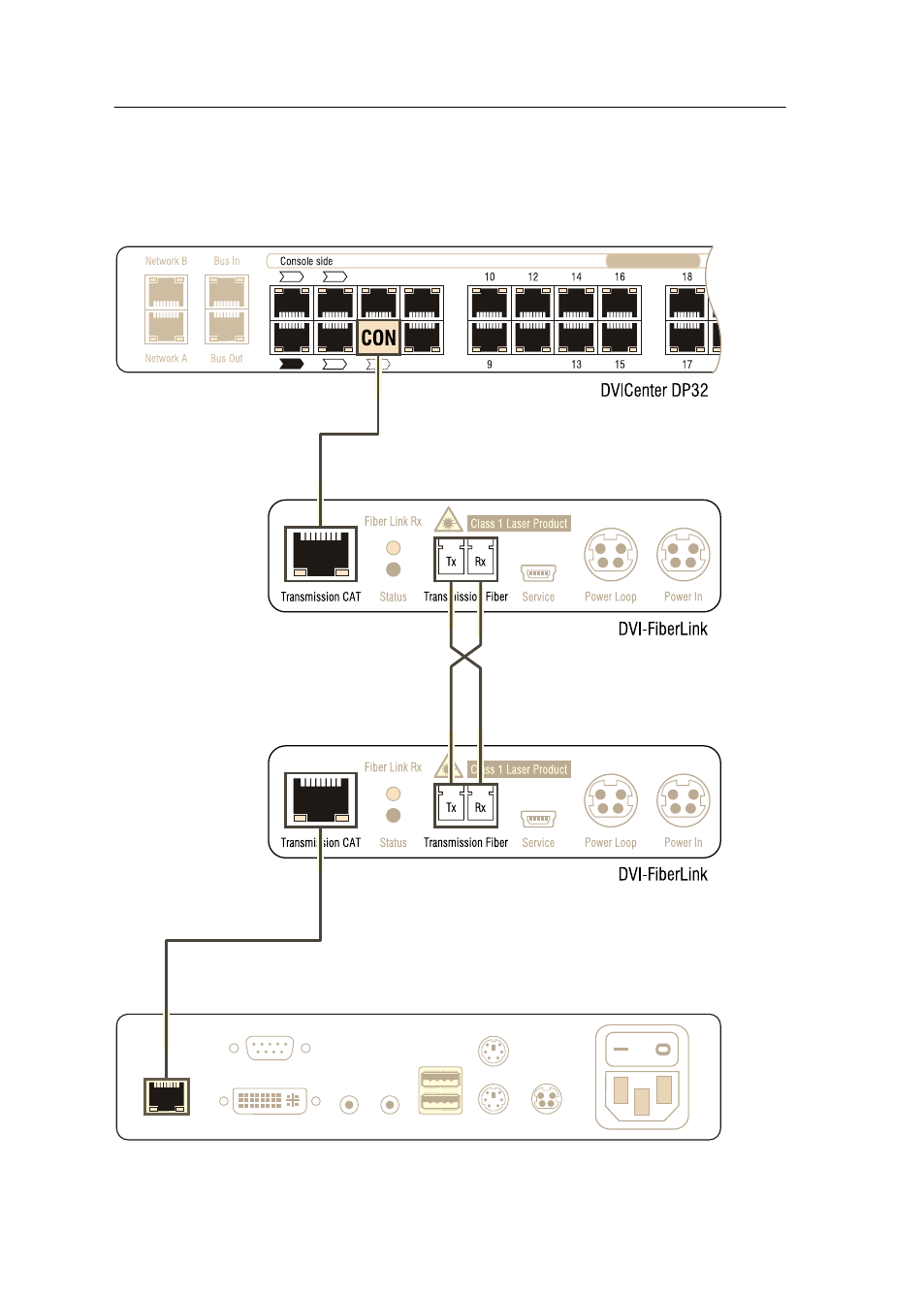

Die folgende Skizze zeigt den Anschluss eines Arbeitsplatzumoduls über zwei Erwei-
terungsmodule an den Matrixswitch:
