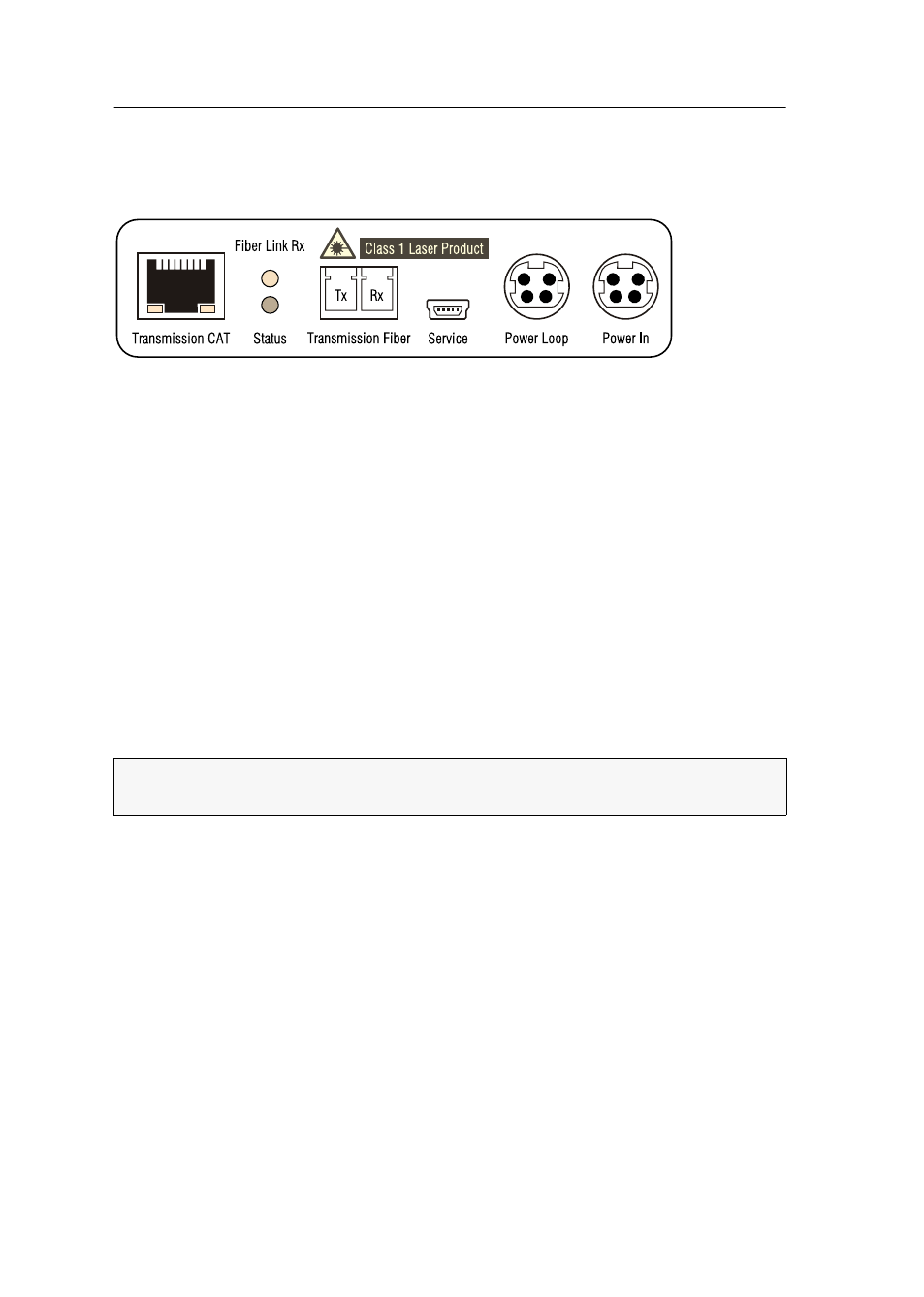

Erweiterungsmodul für das Arbeitsplatzmodul installieren
Platzieren Sie das zweite Erweiterungsmodul in der Nähe des anzuschließenden
Arbeitsplatzmoduls.
Transmission CAT:
Verbinden Sie diese Schnittstelle mit der
Transmission
-Schnittstelle
des Arbeitsplatz-Moduls.
Verwenden Sie eine Twisted-Pair-Verkabelung der Kategorie 5 (oder höher).
Transmission – Tx:
Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfaser-
kabels ein. Das andere Ende des Kabels ist mit der Schnittstelle
Transmission – Rx
des
anderen Erweiterungsmoduls zu verbinden.
Transmission – Rx:
Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfaser-
kabels ein. Das andere Ende des Kabels ist mit der Schnittstelle
Transmission – Tx
des
anderen Erweiterungsmoduls zu verbinden.
Power In:
Schließen Sie gegebenfalls an diese Schnittstelle das Tischnetzteil oder das
(an ein anderes Erweiterungsmodul angeschlossene) Power Loop-Kabel an.
Power Loop:
Falls Sie ein weiteres Erweiterungsmodul mit dem Strom des Tischnetz-
teils versorgen möchten, schließen Sie an diese Schnittstelle ein optionales Power Loop-
Kabel an.
HINWEIS:
Detaillierte Informationen zur Power Loop-Stromversorgung finden Sie
auf Seite 14.
