Installation
DVI-FiberLink · 12
Vorbereitung
1. Installieren Sie den Matrixswitch der
DVICenter
-Serie.
2. Installieren Sie das Arbeitsplatzmodul, das Sie über die Erweiterung
DVI-FiberLink
an den Matrixswitch anschließen möchten.
Der Anschluss des Arbeitsplatzmoduls an den Matrixswitch wird nachfolgend
über die Erweiterungsmodule ausgeführt und ist daher zunächst nicht herzu-
stellen.
Erweiterungsmodul für den Matrixswitch installieren

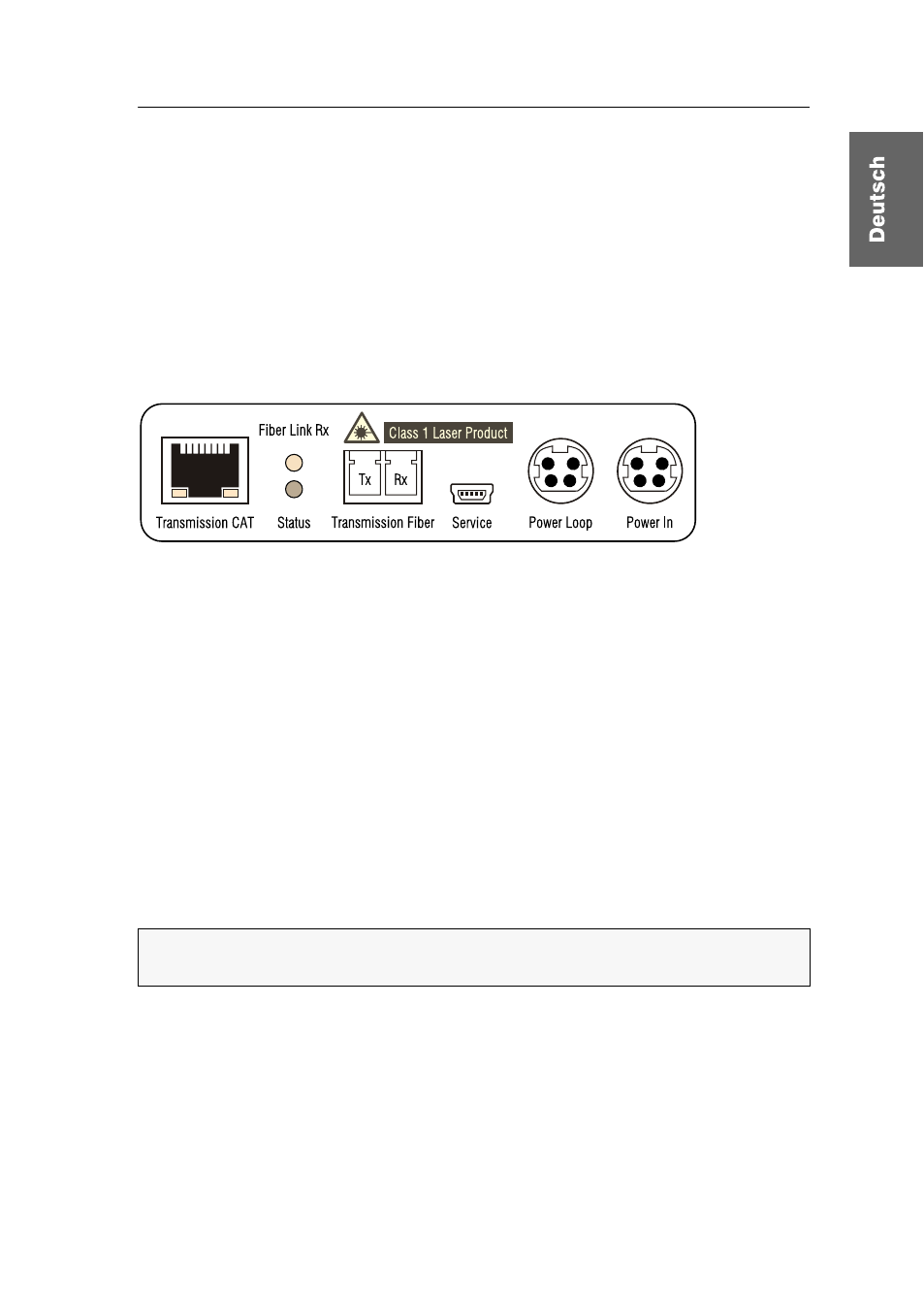

Platzieren Sie das erste Erweiterungsmodul in der Nähe des Matrixswitches.
Transmission CAT:
Verbinden Sie diese Schnittstelle mit einem
Dynamic Port
im
CON
-
Modus des Matrixswitches. Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der
Kategorie 5 (oder höher).
Transmission – Tx:
Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfaser-
kabels ein. Das andere Ende des Kabels ist mit der Schnittstelle
Transmission – Rx
des
anderen Erweiterungsmoduls zu verbinden.
Transmission – Rx:
Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfaser-
kabels ein. Das andere Ende des Kabels ist mit der Schnittstelle
Transmission – Tx
des
anderen Erweiterungsmoduls zu verbinden.
Power In:
Schließen Sie an diese Schnittstelle das Tischnetzteil oder das (an ein anderes
Erweiterungsmodul angeschlossene) Power Loop-Kabel an.
Power Loop:
Falls Sie ein weiteres Erweiterungsmodul mit dem Strom des Tischnetz-
teils versorgen möchten, schließen Sie an diese Schnittstelle ein optionales Power Loop-
Kabel an.
HINWEIS:
Detaillierte Informationen zur Power Loop-Stromversorgung finden Sie
