2.3 Sof
tw
a
re
-Set
up
Einrichten der optischen Kantenerkennung
Das Menü „OS“ und die Setup-Option „Einstellung.“ enthalten Felder
und andere Tools für die Konfiguration der optischen
Kantenerkennung
Tools im Menü OS
Das Menü „OS“ enthält Tools für die Einrichtung und Kalibrierung der
optischen Kantenerkennung. Um die optische Kantenerkennung
einzurichten:
U ND 1200 und Profilprojektor einschalten, um die optischen
Lichtpegel zu kontrollieren;
U MENÜ/OS/INSTALL. drücken, um zum Untermenü „Lichtpegel“ zu
gelangen. Es werden zwei senkrechte Balken angezeigt. Der linke
Balken zeigt den Lichtpegel des Bildschirmsensors und der rechte
Balken zeigt den Referenz-Lichtpegel. Die Lichtpegel sind relativ
und reichen von 0 bis 255;
U Das Referenzkabel in der Nähe der Lichtquelle des Profilprojektors
positionieren, um den Ref.-Wert auf 255 zu erhöhen und bis der
linke vertikale Balken das obere Ende erreicht;
U Den Tisch erst so verschieben, dass sich der optische Sensor über
einem dunklen Bereich befindet und dann in einen hellen Bereich
des Bildschirms bewegen. Der Wert für den Bildschirm (SCR) sollte
von einem niedrigen auf einen höheren Wert steigen. Akzeptable
Werte liegen bei 10-90 % des vom rechten Balken angezeigten
Bereichs. Ein Mittelwert von etwa 128 ist ideal, jedoch sind auch
niedrigere oder höhere Werte in Ordnung;
U Taste FINISH drücken, um zur Anzeige „IST-Position“
zurückzukehren;
U Die Kalibrierung des optischen Kantensensors wird im 1. Kapitel
(Siehe „Optischen Kantensensor kalibrieren” auf Seite 34)
beschrieben.

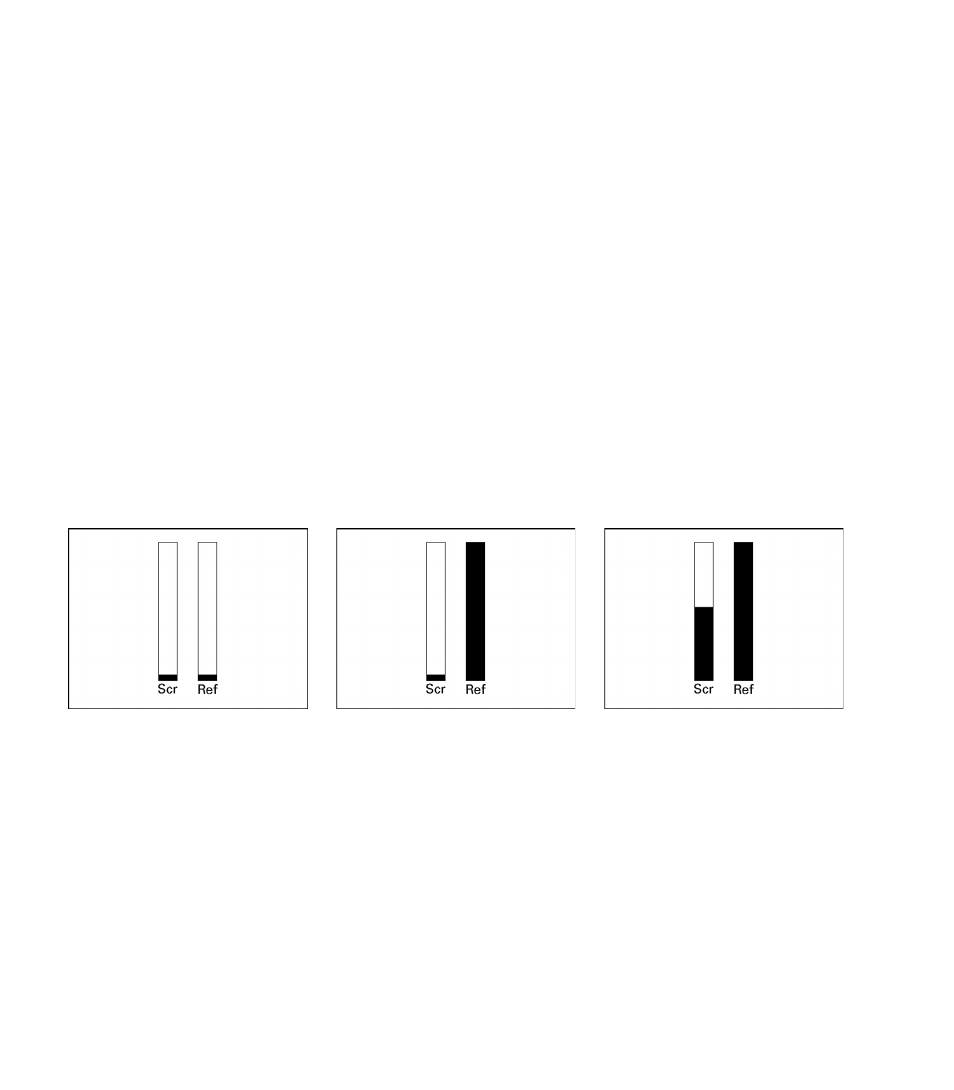

MENÜ/OS/INSTALL. drücken, um auf
das Untermenü „Lichtpegel“ mit den
senkrechten Balken zu gelangen Das Referenzkabel positionieren, bis der
Ref.-Wert bei 255 liegt und der rechte
Balken das obere Ende erreicht hat Den Sensor über einem hellen Bereich
positionieren, damit der Bildschirmwert
(SCR) steigt
