Kalibrierung der Rechtwinkligkeit des Tisches
Das Untermenü „RWK“ enthält Daten- und Auswahlfelder für die
Kalibrierung der Rechtwinkligkeit des Mess-Systems. Für die
Kalibrierung der Rechtwinkligkeit des Tisches ist ein zertifiziertes
Winkelnormal erforderlich.
Um die Rechtwinkligkeit zu kalibrieren:
U Zur Kalibrierung der Rechtwinkligkeit das Messnormal für die RWK-
Kalibrierung an der Referenzachse ausrichten. Diese Achse wird die
Master-Achse;
U MENÜ/SETUP drücken, um das Menü SETUP zu öffnen; Option
„RWK“ markieren;
U Das Auswahlfeld „Master-Achse“ markieren und dann einen
Softkey drücken, um die Referenz- (Master)-Achse für die
Kalibrierung der Rechtwinkligkeit auszuwählen;
U Das Datenfeld „Winkel“ markieren und dann Softkey LERNEN
drücken, um mit der Kalibrierung der Rechtwinkligkeit zu beginnen;
U Für die Fertigstellug der Kalibrierung den Anweisungen auf dem
LCD-Bildschirm folgen;
U Taste FINISH drücken, um die Parameter zu speichern und zum
Menü SETUP zurückzukehren.
Die Kalibrierung der Rechtwinkligkeit ist nicht erforderlich,
wenn die optional nichtlineare Fehlerkompensation
(NLEC) verwendet wird. Die Fehlerkompensation wird
weiter hinten in diesem Kapitel beschrieben.

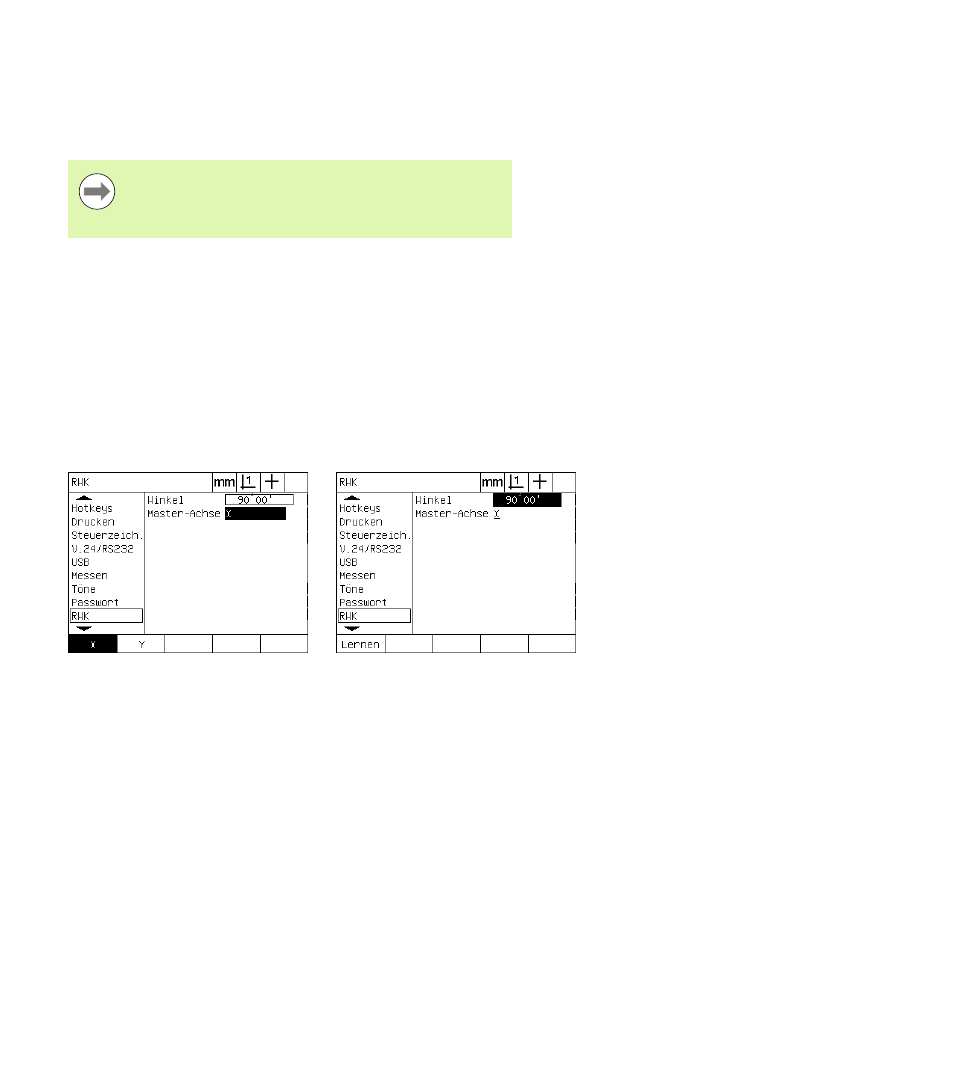

Eine Master-Achse für die Kalibrierung
wählen Softkey LERNEN drücken, um mit der
Kalibrierung zu beginnen
