ND 1200 QUADRA-CHEK 135
2.3 Sof
tw
a
re
-Set
up
Konfiguration der USB-Schnittstelle
Über die USB-Schnittstelle können Daten an einen angeschlossenen
USB-Speicher oder USB-Drucker gesendet werden. Das Untermenü
„USB“ enthält Daten- und Auswahlfelder zur Konfiguration der
Kommunikationsparameter der USB-Schnittstelle.
Untermenü „USB“
Die Konfigurationsfelder im Untermenü „USB“ umfassen:
„ Datentyp, der an die USB-Schnittstelle gesendet wird
„ Zielort für die Daten; Datei auf einem USB-Speicher oder Drucker
„ Dateityp: Datei ersetzen, an die bestehende Datei anhängen oder
neue Datei mit Autonummerierung erstellen
„ Aktuelle Dateinummer für die Autonummerierung von Dateien
„ Aufforderung zur Eingabe des Dateityps
Um die USB-Schnittstelle zu konfigurieren:
U MENÜ/SETUP drücken, um das Menü SETUP zu öffnen; dann die
Option „USB“ markieren;
U Das Auswahlfeld „Daten“ markieren und dann den Softkey LISTE
drücken, um die Datenoptionen anzuzeigen;
U Daten wie gewünscht wählen und mit Taste ENTER bestätigen.
Folgende Datenoptionen stehen zur Verfügung:
„ Keine: Es werden keine Daten gesendet
„ Anzeige: Inhalte der aktuellen Anzeige
„ Bericht: Alle Messdaten für Konturelemente ohne
Toleranzergebnisse
„ Tol.-Bericht: Alle Messdaten ohne die Messergebnisse für die
Konturelemente
„ CSV: Alle Messdaten für Konturelemente ohne
Toleranzergebnisse, Variablen mit Komma-Trennzeichen
„ Tab: Alle Messdaten für Konturelemente ohne
Toleranzergebnisse, Variablen mit Tabulator-Trennzeichen
U Taste FINISH drücken, um zum Menü SETUP zurückzukehren.

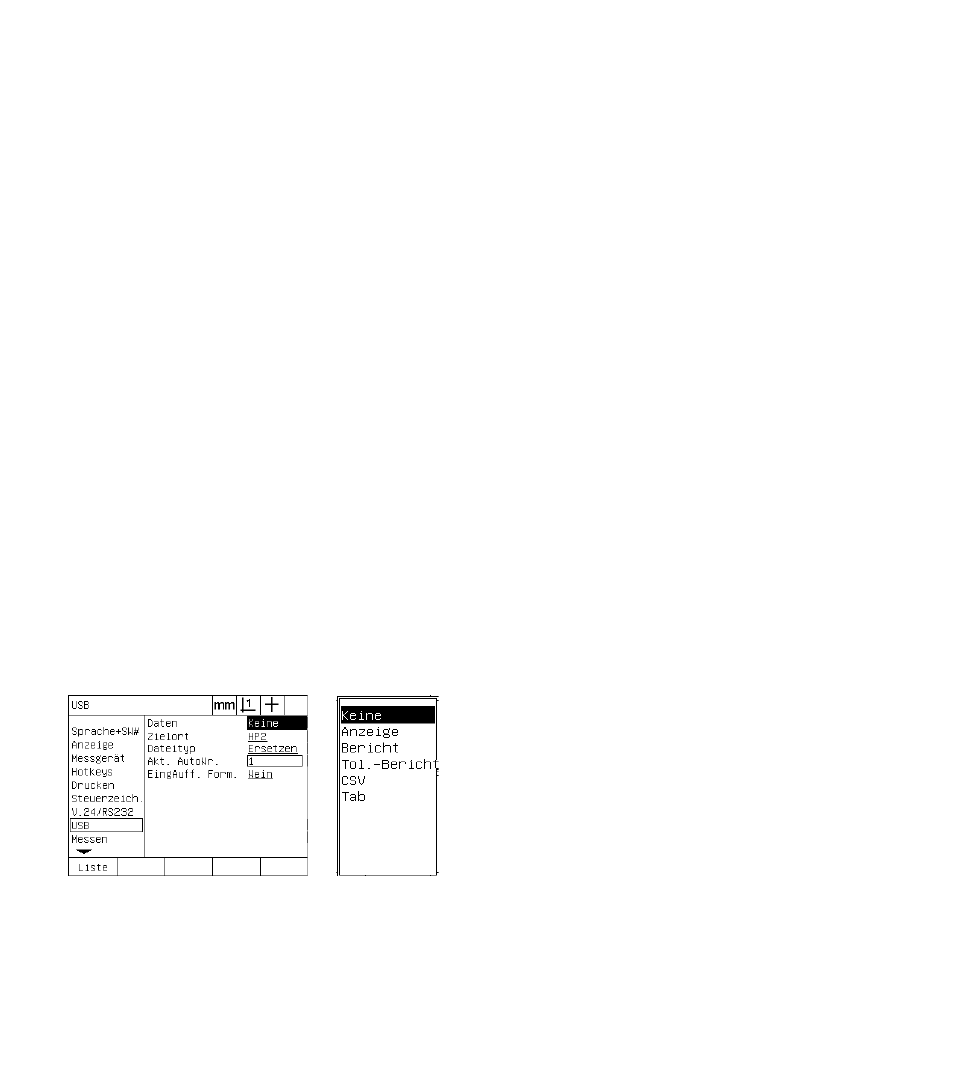

Softkey LISTE drücken, um die
Datenoptionen anzuzeigen Daten wie gewünscht wählen und mit
Taste ENTER bestätigen.
