Lineare Fehlerkompensation (LEC)
Die LEC kompensiert Maschinenunregelmäßigkeiten und
Nichtlinearitäten des Messgeräts durch Anwendung eines einzigen
linearen Kompensationswerts auf den gesamten Messbereich. Um
die LEC auf eine Messachse anzuwenden:
U
Überprüfen, dass der Fadenkreuz-Modus eingestellt ist. Diesen
können Sie ggf. mit dem Softkey FK/OS wählen;
U
MENÜ/SETUP drücken, um das Menü SETUP zu öffnen; dann die
Option „Maßfaktor“ markieren;
U
Im Auswahlfeld „Aktiv“ muss „Nein“ gewählt sein;
U
Menüoption „SLEC“ markieren und sicherstellen, dass im
Auswahlfeld „Aktiviert“ AUS steht;
U
Menüoption „LEC“ markieren und überprüfen, dass alle
Kompensationswerte auf 1.0 stehen;
U
Menüoption „NLEC “ markieren und sicherstellen, dass im
Auswahlfeld „NLEC“ AUS steht;
U
Messnormal entlang der Messachse positionieren;
U
Messnormal so nah wie möglich an der Achse positionieren und
Ausrichtung durchführen (1. Kapitel, siehe „Ausrichten eines
Werkstücks an der Messachse” auf Seite 35);
Maßfaktoren müssen nach der Fehlerkompensation
angewendet werden.
Die LEC kann nicht durchgeführt werden, wenn bereits
eine andere Fehlerkompensation aktiviert ist.

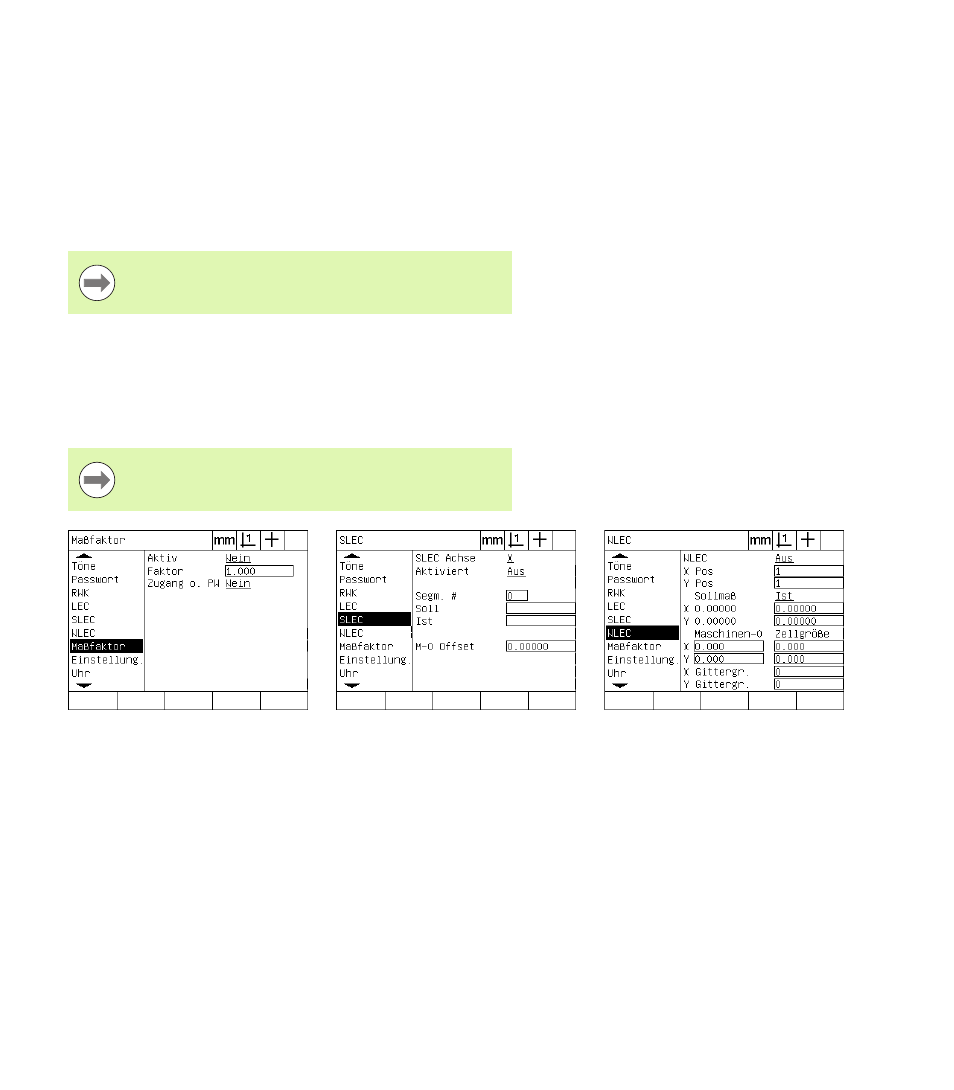

„Maßfaktor“ darf nicht aktiviert sein
SLEC muss auf AUS stehen
NLEC muss auf AUS stehen
