HEIDENHAIN ND 1200 - Handbuch (Seite 14)

14 1 Bedienung
1
.1 ND 120
0 – Übersic
h
t
1.1 ND 1200 – Übersicht
Die ND 1200
®
ist eine hochwertige digitale Positionsanzeige für
hochgenaue Messungen mit 2, 3 oder 4 Achsen zur Verwendung mit
analogen oder TTL-Messgeräten. Die ND 1200 kann mit
Profilprojektoren, Werkzeugmacher-Mikroskopen oder Video-
Messsystemen im Rahmen der Serienfertigung oder
Qualitätsendprüfung betrieben werden.
Folgende Funktionen stehen zur Verfügung:
„ Referenzmarkenauswertungen für abstandskodierte Messgeräte
oder Messgeräte mit nur einer Referenzmarke
„ Lineare, abschnittsweise lineare und optionale, nichtlineare
Fehlerkompensation
„ Maßfaktor für Teile, die sich ausweiten oder schrumpfen
„ Mehrsprachige LCD-Benutzerschnittstelle: Die Sprache kann vom
Benutzer eingestellt werden
„ Anwendungsabhängige Softkey-Funktionen, je nach aktueller
Bildschirmanzeige
„ Pfeiltasten zur einfachen Navigation durch Listen und Menüs
„ Eindeutig beschriftete Messfunktionstasten:
„ Maßeinheit: MM oder Zoll
„ Bezugspunkt 1 oder Bezugspunkt 2
„ Kartesisches oder polares Koordinatensystem
„ Anpassung der Teileausrichtung vor der Messung. Aufwändiges
Aufspannen ist damit nicht mehr erforderlich.
„ Zwei Bezugspunkte für absolute und inkrementale Messungen.
„ Tasten zum Nullen der Achsen und zum Setzen von Bezugspunkten
„ Einfache Auswahl des zu messenden Konturelements mit den
eindeutig beschrifteten Funktionstasten:
„ Punkte, Geraden, Kreise, Abstände, Winkel
„ Teileausrichtung
„ Measure Magic
®
zur automatischen Erkennung des zu
messenden Konturelements
„ Konturelement-Messungen können folgendes beinhalten:
„ Ermittlung der Abmessungen von geometrischen Elementen
„ Definition von Konturelementen durch Eingabe von
Abmessungsdaten
„ Konstruktion neuer Konturelemente aus bestehenden Elementen
„ Anwendung von Toleranzen

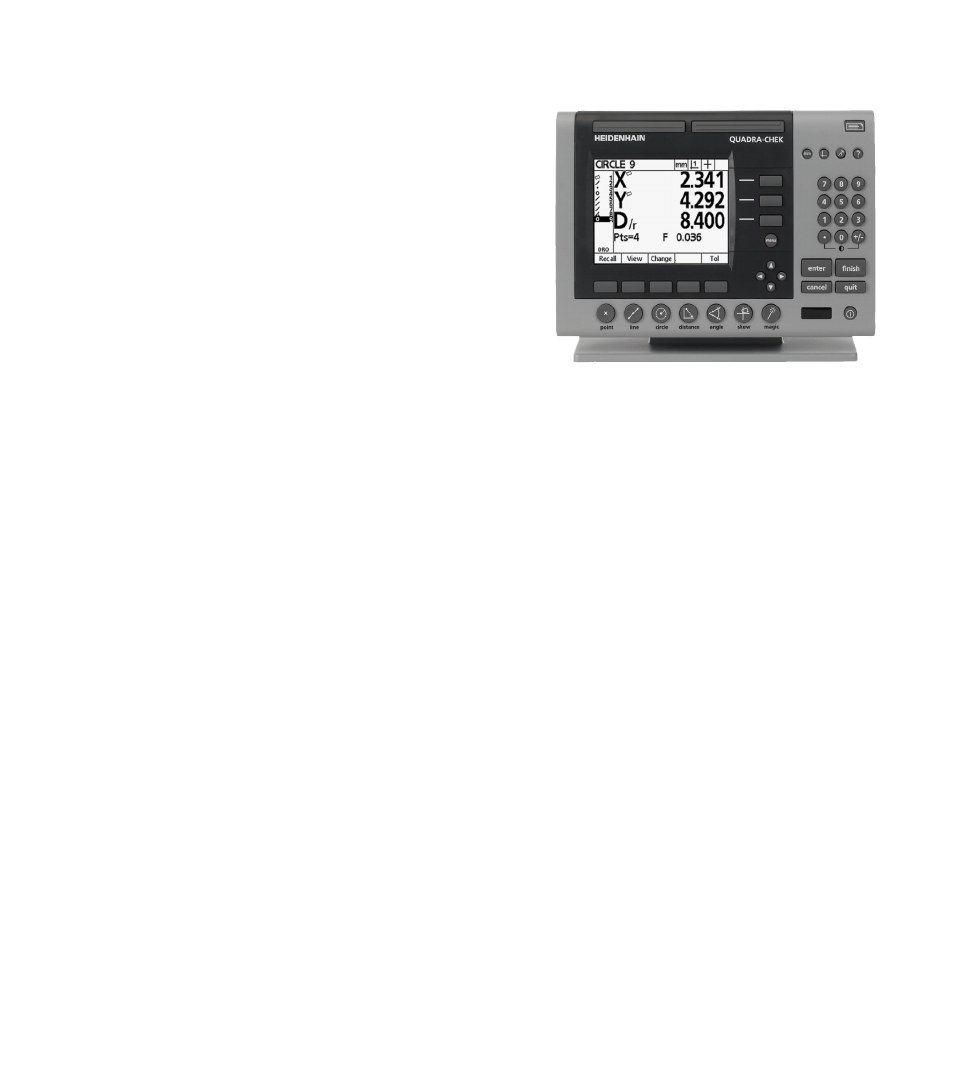

Frontplatte der ND 1200
