ND 1200 QUADRA-CHEK 43
1
.4 Messung v
on K
ont
ur
element
e
n ... mit Measure Magic
Measure Magic analysiert die bei der Messung erfassten Daten und
bestimmt automatisch den Konturelement-Typ. Measure Magic
unterstützt die folgenden Konturelementtypen bei der ND 1200:
 Punkte
 Geraden
 Kreise
Wird Measure Magic verwendet und es werden mehr Punkte
aufgenommen als für die Bestimmung eines Konturelement-Typs
mindestens erforderlich sind, kann der Benutzer den Konturelement-
Typ manuell ändern, wenn der falsche Konturelement-Typ
zugewiesen wird.
Um ein Konturelement mit Measure Magic zu erfassen:
 Taste MEASURE MAGIC drücken. Es erscheint der
Bildschirm „Element messen“. Taste zweimal
drücken, um eine Reihe von Konturelementen mit der
Funktion Auto-Wiederholung zu messen;
 Punkte auf dem gewünschten Konturelement
aufnehmen und die Taste FINISH drücken.
Wenn der falsche Konturelement-Typ auf dem Bildschirm angezeigt
wird:
 Softkey ÄNDERN drücken. Die alternativen Konturelement-Typen
werden unten auf dem Bildschirm über den Softkeys angezeigt;
 Den Softkey für das richtige Konturelement drücken. Der richtige
Konturelement-Typ wird in der Elementliste angezeigt.

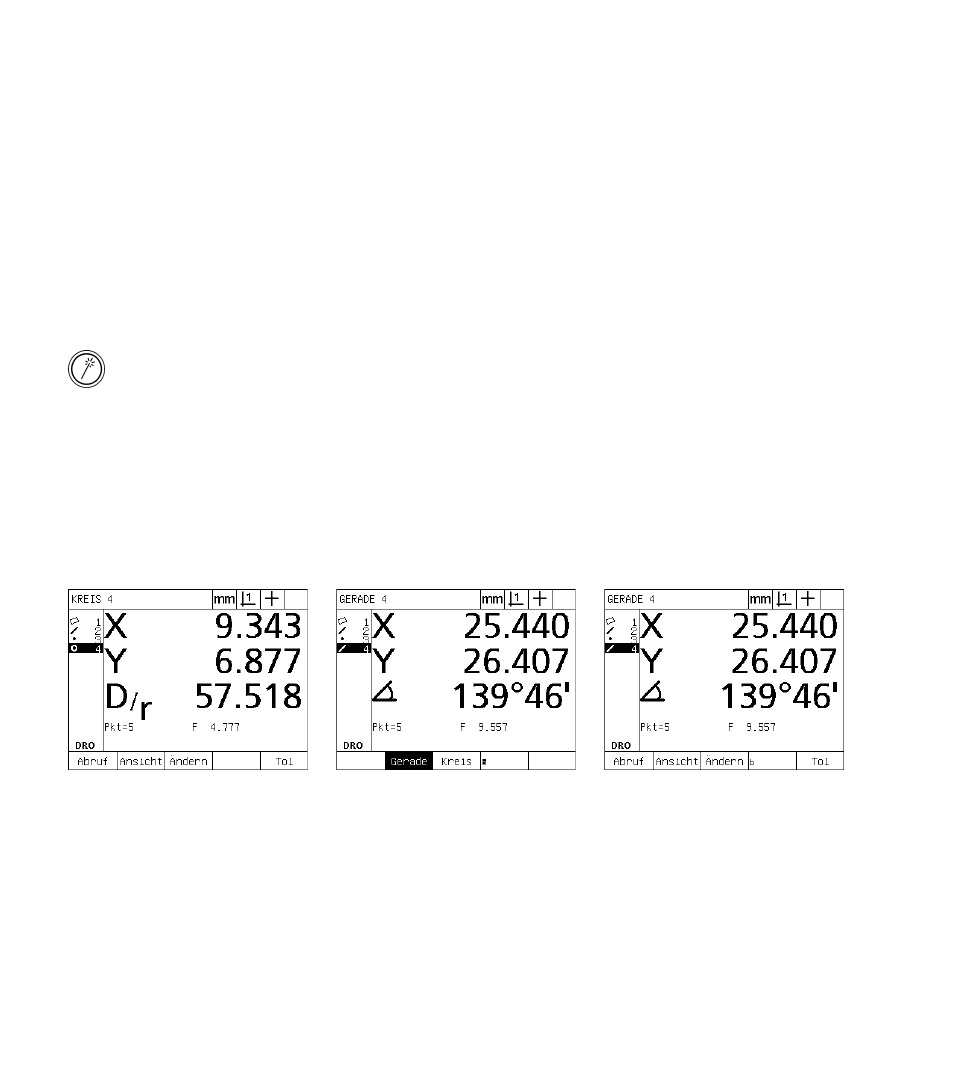

Softkey ÄNDERN drücken Den Softkey für das richtige
Konturelement drücken Der richtige Konturelement-Typ wird
angezeigt
