ND 1200 QUADRA-CHEK 23
1
.2 Gr
undfunktionen der ND 120
0 Untermenüs für Konturelement-Auswertung und Softkeys
Die Anzeige der Konturelementauswertung kann durch Drücken des
Softkeys ANSICHT zwischen zwei Ansichten umgeschaltet werden:
„ Liste der gemessenen Konturelemente auf der linken Seite
„ Rechts oben die Maßeinheit, der aktuelle Bezugspunkt und
Einstellung Fadenkreuz oder optischer Sensor
„ Konturelement-Typ und Nummer des markierten Elements
„ Position des Konturelements
„ Geometrie und Maße, wie z. B. Durchmesser, Länge oder Winkel
„ Anzahl der zur Definition des Konturelements verwendeten
Datenpunkte
„ Formfehler
„ Falls das Element konstruiert wurde, die dazu verwendeten, bereits
bestehenden Konturelemente
„ Ggf. Anzeige, dass das Konturelement definiert wurde
„ Anzahl der zur Definition des Konturelements aufgenommenen
Datenpunkte (Datenwolke)

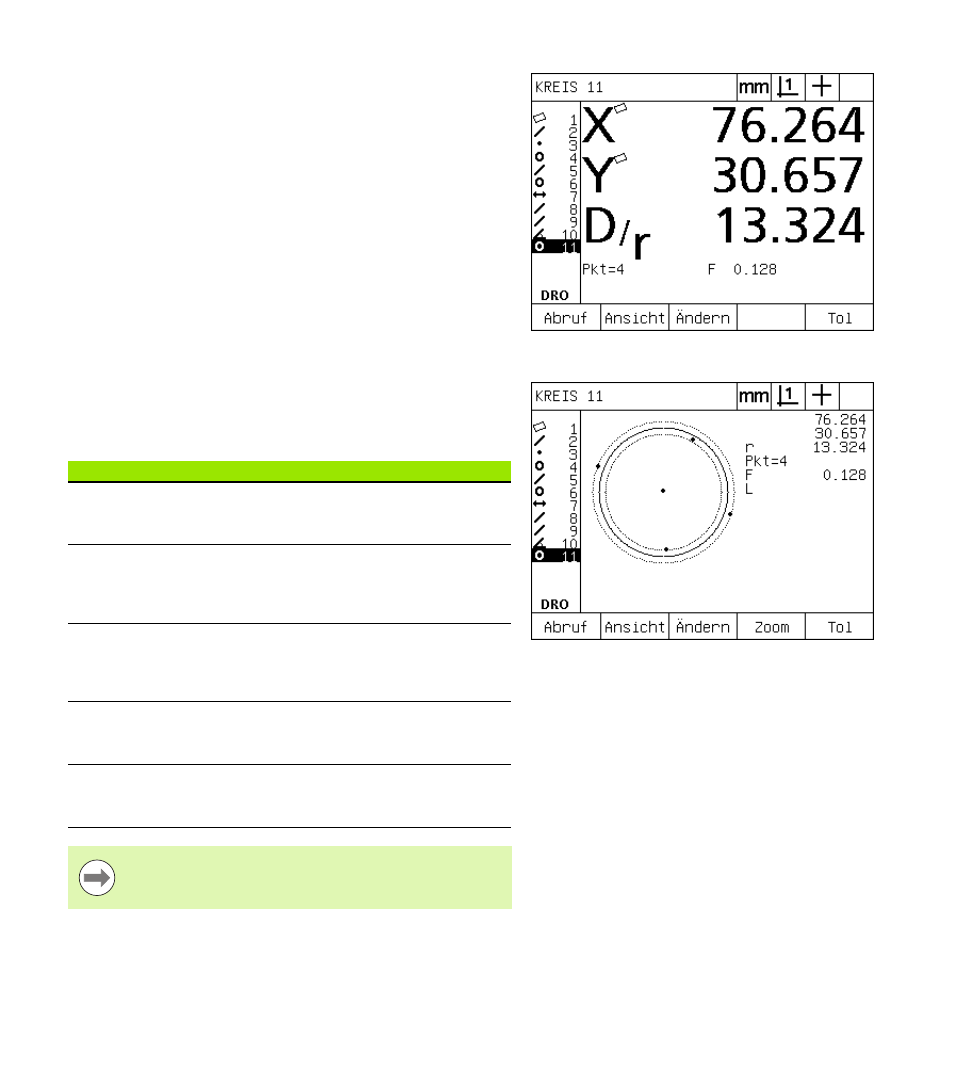

Ein Untermenü für ein Konturelement mit Anzeige der
Werte für dieses Element.
Anzeige der Konturelementauswertung: Datenpunkte
SOFTKEYS Funktion
Abruf Zeigt ein anderes Konturelement aus der Liste,
wenn die Nummer des Elements angegeben
wird
Ansicht Schaltet zwischen der Standardanzeige mit den
Achsenwerten und der Anzeige mit den zur
Definition des Konturelements
aufgenommenen Datenpunkten um
Ändern Zeigt alternative Fit-Algorithmen für den
aktuellen Konturelement-Typ, z. B. die
Methode der kleinsten Quadrate (Least
Squares Best Fit ) und ISO
Zoom Verändert die Vergrößerung bei der Ansicht der
Datenwolke der aufgenommenen
Datenpunkte
Tol Zeigt die alternativen Toleranzen, die auf das
aktuelle Konturelement angewendet werden
können.
Toleranzen werden weiter hinten in diesem Kapitel
beschrieben.
