ND 1200 QUADRA-CHEK 91
2.2 Montag
e der Har
d
w
a
re
Optische Kantenerkennung verbinden und
installieren
Das Referenz- und das Sensorkabel bei der Option der optischen
Kantenerkennung werden an den zwei Kabelbuchsen auf der
Geräterückseite angeschlossen.
Die Kabelbuchsen werden hier gezeigt:
Das Referenzkabel wird an die Referenzlichtquelle angeschlossen.
Das Sensorkabel wird über dem Bildschirm des Profilprojektors
montiert und erkennt Hell-Dunkel-Übergänge. Um die Kabel
anzuschließen:
U Überprüfen, dass die ND 1200 und der Profilprojektor ausgeschaltet
sind;
U Referenz- und Sensorkabel an die ND 1200 anschließen;
U Das freie Ende des Referenzkabels direkt bei der Lampe des
Profilprojektors anschließen. Die genauen Anbauanweisungen sind
in den Informationen des Profilprojektor-Herstellers enthalten;
U Das Sensorkabel am Profilprojektor anschießen. Wenn der Sensor
vor dem Bildschirm platziert wird, das Ende des Sensorkabels
mithilfe des mitgelieferten Plexiglas-Halters am Bildschirm des
Profilprojektors befestigen. Den Kabelhalter unter der
Schablonenhalterung am Profilprojektor so platzieren, dass sich das
kleine Loch in der Mitte des Halters über einem beleuchteten
Bereich des Profilprojektor-Bildschirms befindet und dann die
Metallspitze des Sensorkabels durch das Loch schieben, bis es flach
am Bildschirm anliegt.

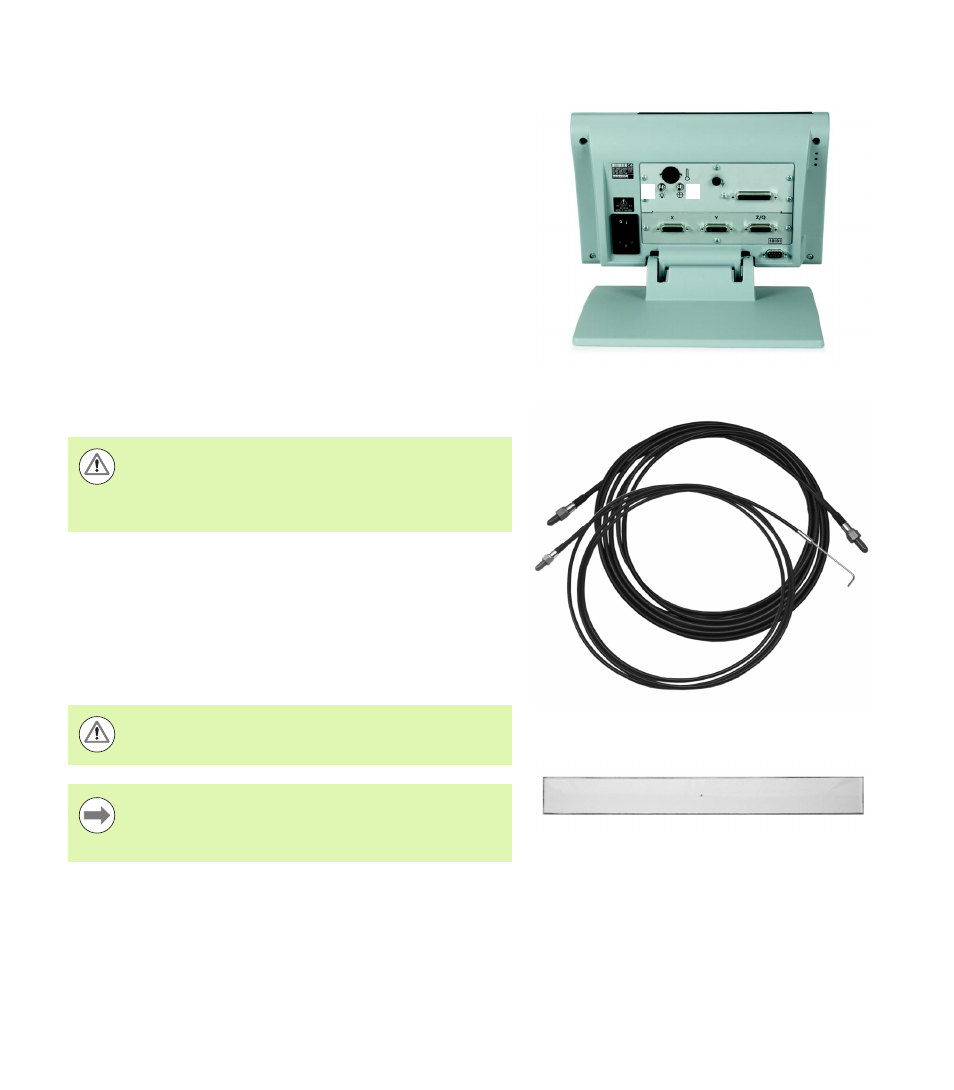

Referenz- und Sensorkabeleingänge
Referenz- und Sensorkabel
Plexiglas-Halter für das Kabel des optischen Sensors
2 1
1 Referenzkabel-Eingang
2 Sensorkabel-Eingang
Bringen Sie die Lichtleiterkabel nicht zu nahe der Lampe
an. Hohe Temperaturen beeinträchtigen die Leistung der
Lichtleiterkabel. Montieren Sie das Kabel möglichst so,
dass es von der Luft aus dem Ventilator der Lampe
gekühlt wird.
Achten Sie darauf, den Bildschirm nicht mit der
Metallspitze zu verkratzen.
Die Installation der Software für den optischen
Kantensensor wird weiter hinten in diesem Kapitel
beschrieben. Siehe „Einrichten der optischen
Kantenerkennung” auf Seite 103.
