ND 1200 QUADRA-CHEK 47
1
.4 Messung v
on K
ont
ur
element
e
n Kreise messen
Zur Messung eines Kreises sind mindestens drei Messpunkte
erforderlich. Maximal 100 Punkte können erfasst werden. Diese
werden von einem Fit-Algorithmus verarbeitet, um den Kreis zu
definieren.
U Taste KREIS MESSEN drücken. Es erscheint das
Untermenü „Kreis messen“. Taste zweimal drücken,
um eine Reihe von Kreisen mit der Funktion Auto-
Wiederholung zu messen;
U Den Tisch so verschieben, dass das Fadenkreuz über
einem Punkt auf dem Kreisumfang steht und die
Taste ENTER drücken;
U Den Tisch so verschieben, dass das Fadenkreuz über
zwei anderen, gleichmäßig auf dem Umfang
verteilten Punkten steht und die Taste ENTER
drücken, um jeden Punkt aufzunehmen;
U Taste FINISH drücken, um die Messung
abzuschließen. Die Lage des Kreises und der
Durchmesser werden angezeigt und das
Konturelement „Kreis“ wird der Elementliste
hinzugefügt;
U Ggf. Softkey D/R ACHSE drücken, um zwischen
Durchmesser- und Radiusanzeige umzuschalten;
U Softkey ÄNDERN drücken, um ggf. den Keis-
Algorithmus zu ändern.
Die folgenden Fit-Algorithmen für Kreise stehen zur Verfügung:
„ LSBF (Methode der kleinsten Quadrate): Die Einpassung wird
bestimmt, indem die Summe der quadratischen
Punktabweichungen von der Form minimert wird
„ ISO: Die Einpassung wird bestimmt durch die Minimierung der
Formabweichung.
„ Max: Ergibt den größten Kreis
„ Min: Ergibt den kleinsten Kreis

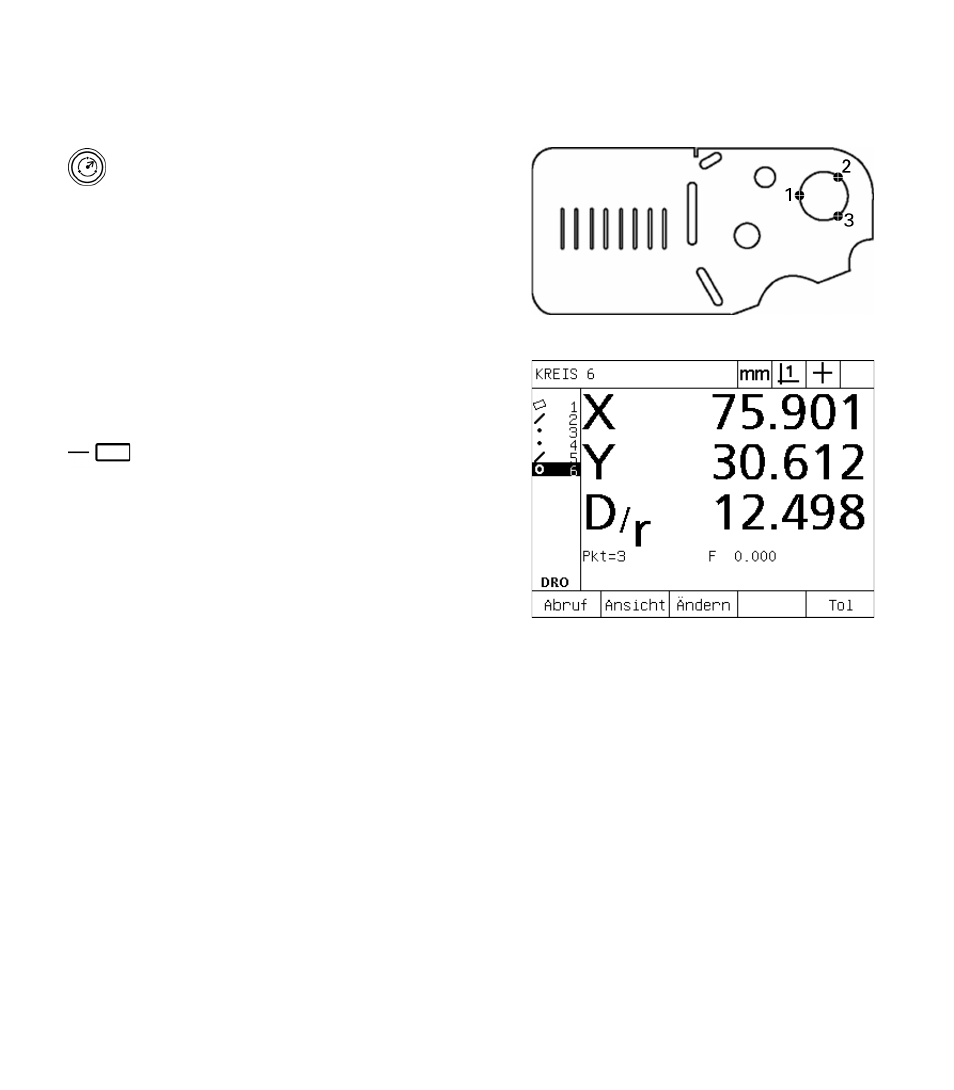

Ein Kreis wird auf dem Teil erfasst
Die Lage des Kreises und der Durchmesser werden
angezeigt und das Konturelement „Kreis“ wird der
Elementliste hinzugefügt
