54 1 Bedienung
1
.6 K
onstr
uktion v
on K
ont
ur
element
e

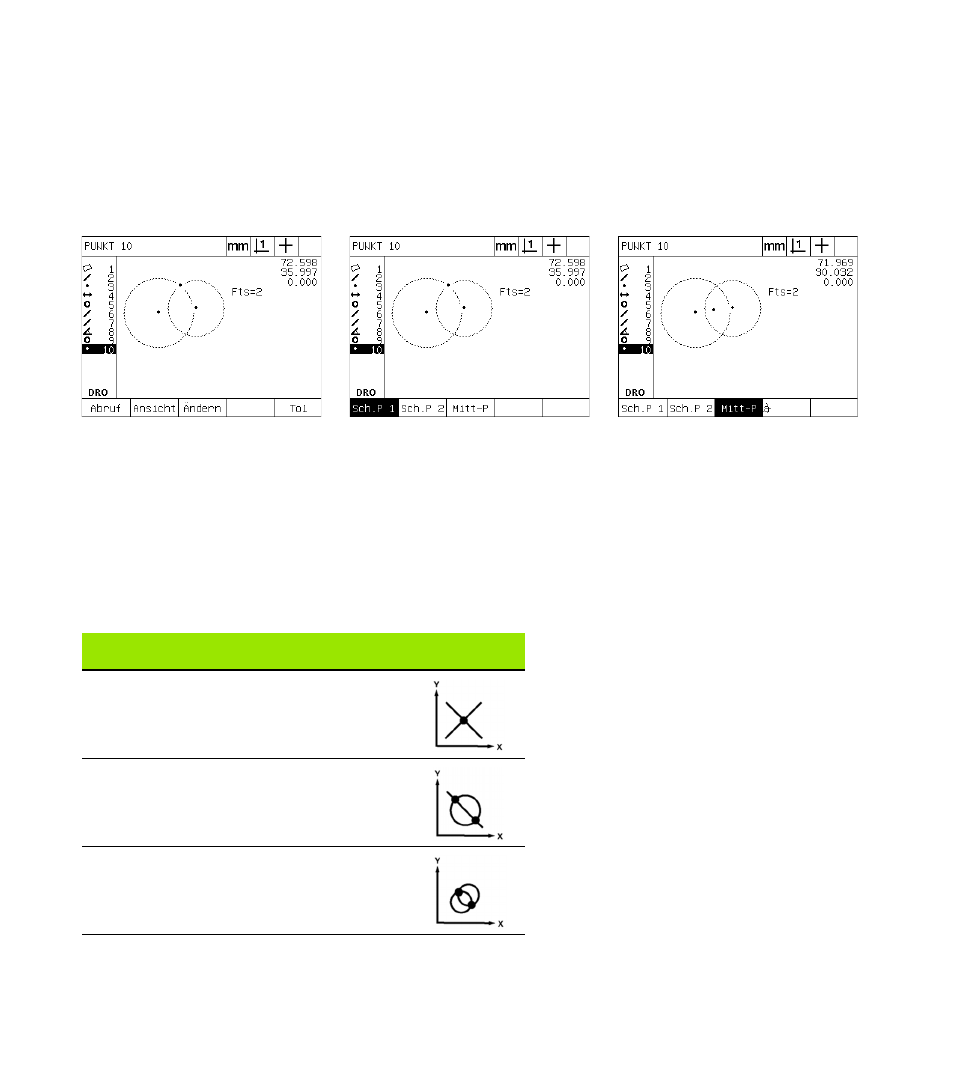

n U Softkey ANSICHT drücken, um eine grafische Darstellung des
konstruierten Konturelements anzuzeigen. In diesem Beispiel zeigt
das Bild, dass das Konturelement Sch.P 1 an oberen Schnittpunkt
der zwei Kreisumfänge konstruiert wurde;
U Softkey ÄNDERN drücken, um weitere Punkte, die aus den zwei
Kreisen konstruiert werden können, anzuzeigen;
U Um die Konstruktion zu ändern, entsprechenden alternativen
Softkey drücken. In diesem Beispiel wurde das Konturelement
Mitt-P ausgewählt, und der Punkt wird in der Mitte zwischen den
Mittelpunkten der beiden Kreise konstruiert.
Weitere Beispiele für Konstruktionen
Das Bild unten zeigt einige typische Konturelement-Konstruktionen.
Es sind noch viele andere Konstruktionen möglich. Bei ungültigen
Konstruktionen wird eine Fehlermeldung angezeigt.
Softkey ANSICHT wurde gedrückt, um
das konstruierte Element grafisch
anzuzeigen Softkey ÄNDERN wurde gedrückt, um
alternative Konstruktionen anzuzeigen Der Punkt-Typ wird von Sch.P 1 in Mitt-P
geändert
Konstruktion Konturelemente für
Konstruktionen Graphik
Punkt Zwei Geraden: Schnittpunkt
Punkt Gerade und Kreis: Schnittpunkte
Punkt Zwei Kreise: Schnittpunkte
