Beispiel für die Anwendung einer Toleranz
In diesem Beispiel wird eine Formtoleranz (Rundheit) auf ein
Kreiselement angewendet:
U Mit den PFEILTASTEN das gewünschte Konturelement in der
Elementliste zu markieren. In diesem Beispiel wird der Kreis
markiert;
U Softkey TOL drücken, um die möglichen Toleranzen über den
Softkeys unten auf dem Bildschirm anzuzeigen. In diesem Beispiel
sind die möglichen Kreistoleranzen:
„ LAGE
„ FORM
„ RUNDL. (RUNDLAUF)
„ KONZ. (Konzentrizität)
U Den entsprechenden Softkey für die gewünschte Toleranz drücken,
um die Eingabemaske zu öffnen. In diesem Beispiel wurde der
Softkey FORM gedrückt und es wird die Eingabemaske für die
Festlegung der Rundheitstoleranz angezeigt. Zuerst enthält das
Toleranz-Datenfeld (Tol.Ber.) die gemessene Abweichung von der
idealen Rundheit.

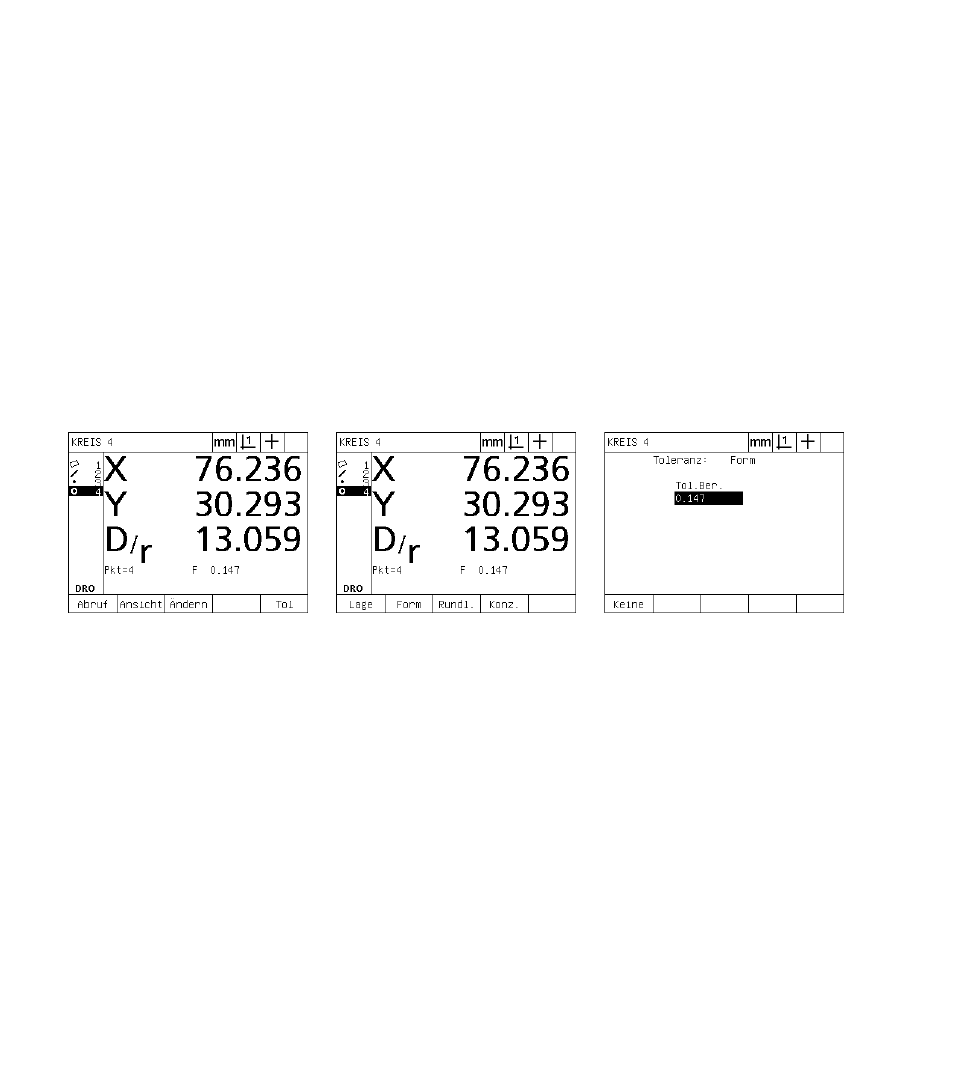

Kreiselement wurde mithilfe der
PFEILTASTEN markiert Softkey TOL wurde gedrückt, um die
Toleranz-Softkeys anzuzeigen Softkey FORM wurde gedrückt, um die
Eingabemaske für die Toleranz zu öffnen
