144 Zyklen-Programmierung
4.4
Abspanzyklen
4.4 Abspanzyklen
Zerspan- und Zustellrichtung bei Abspanzyklen
Die MANUALplus ermittelt die Zerspan- und Zustellrichtung aus den
Zyklusparametern.
 Normaler Modus: Die Parameter Startpunkt X, Z (manueller
Betrieb: „momentane Werkzeugposition“) und Konturanfang X1/
Konturende Z2 sind maßgebend.
 Erweiterter Modus: Die Parameter Anfangspunkt Kontur X1, Z1
und Endpunkt Kontur X2, Z2 sind maßgebend.
 ICP-Zyklen: Die Parameter Startpunkt X, Z (manueller Betrieb:
„momentane Werkzeugposition“) und Startpunkt der ICP-Kontur
sind maßgebend.

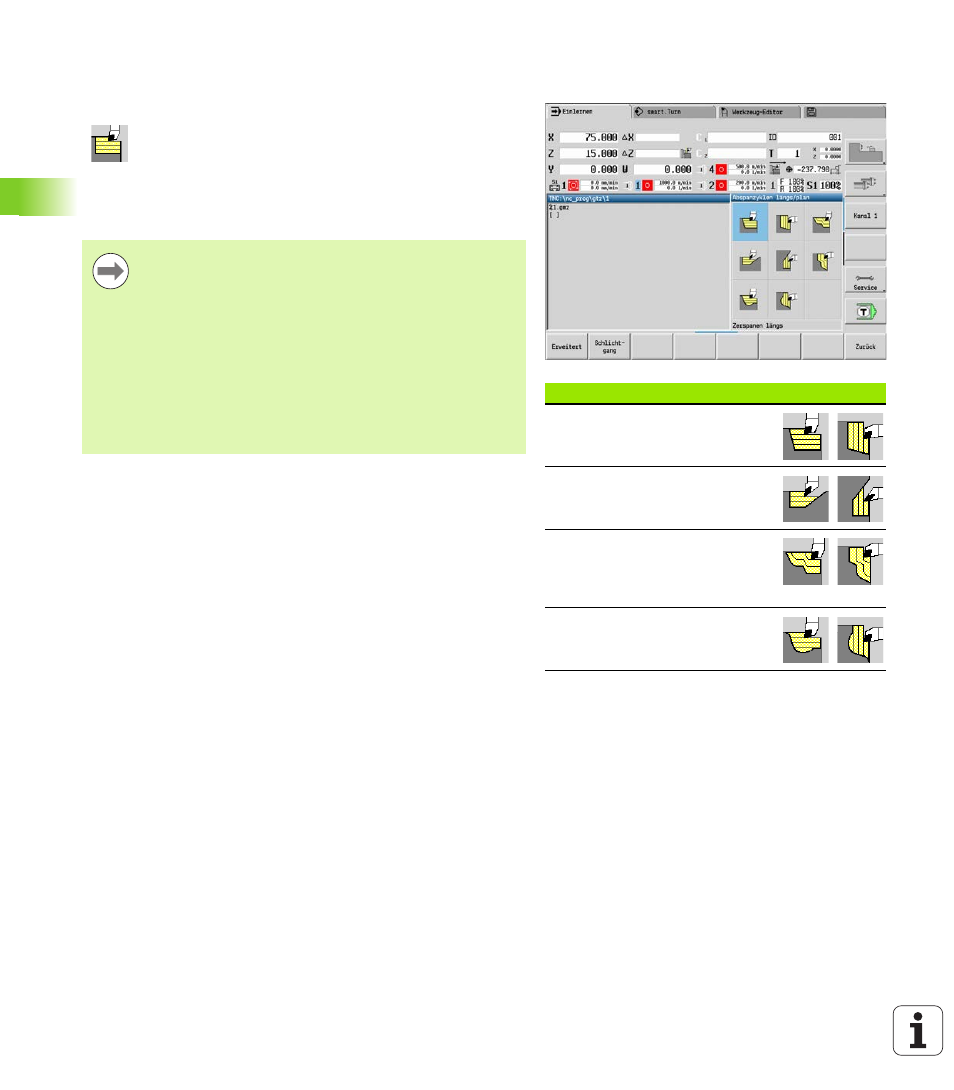

Abspanzyklen Symbol
Zerspanen längs/plan
Schrupp- und Schlichtzyklus für
einfache Konturen
Eintauchen längs/plan
Schrupp- und Schlichtzyklus für
einfache Eintauch-Konturen
ICP-Konturparallel längs/plan
Schrupp- und Schlichtzyklus für
beliebige Konturen (Schnittlinien
parallel zum Fertigteil)
ICP-Zerspanen längs/plan
Schrupp- und Schlichtzyklus für
beliebige Konturen
Abspanzyklen schruppen und schlichten einfache
Konturen im
normalen Modus und komplexe Konturen
im erweiterten Modus.
ICP-Zerspanzyklen bearbeiten mit
ICP beschriebene
Konturen siehe “ICP-Konturen” auf Seite 358.
 Schnittaufteilung: Die MANUALplus errechnet eine
Zustellung, die <=
Zustelltiefe P ist. Ein
„Schleifschnitt“ wird vermieden.
 Aufmaße: Werden im „erweiterten Modus“
berücksichtigt.
 Schneidenradiuskorrektur: wird durchgeführt
 Sicherheitsabstand nach einem Schnitt:
 Normaler Modus: 1 mm
 Erweiterter Modus: Wird getrennt für Innen- und
Außenbearbeitung eingestellt (siehe “Liste der User-
Parameter” auf Seite 519).
