HEIDENHAIN MANUALplus 620

427

5.14

K

o

nt

ur

en

der

XY

-Ebene

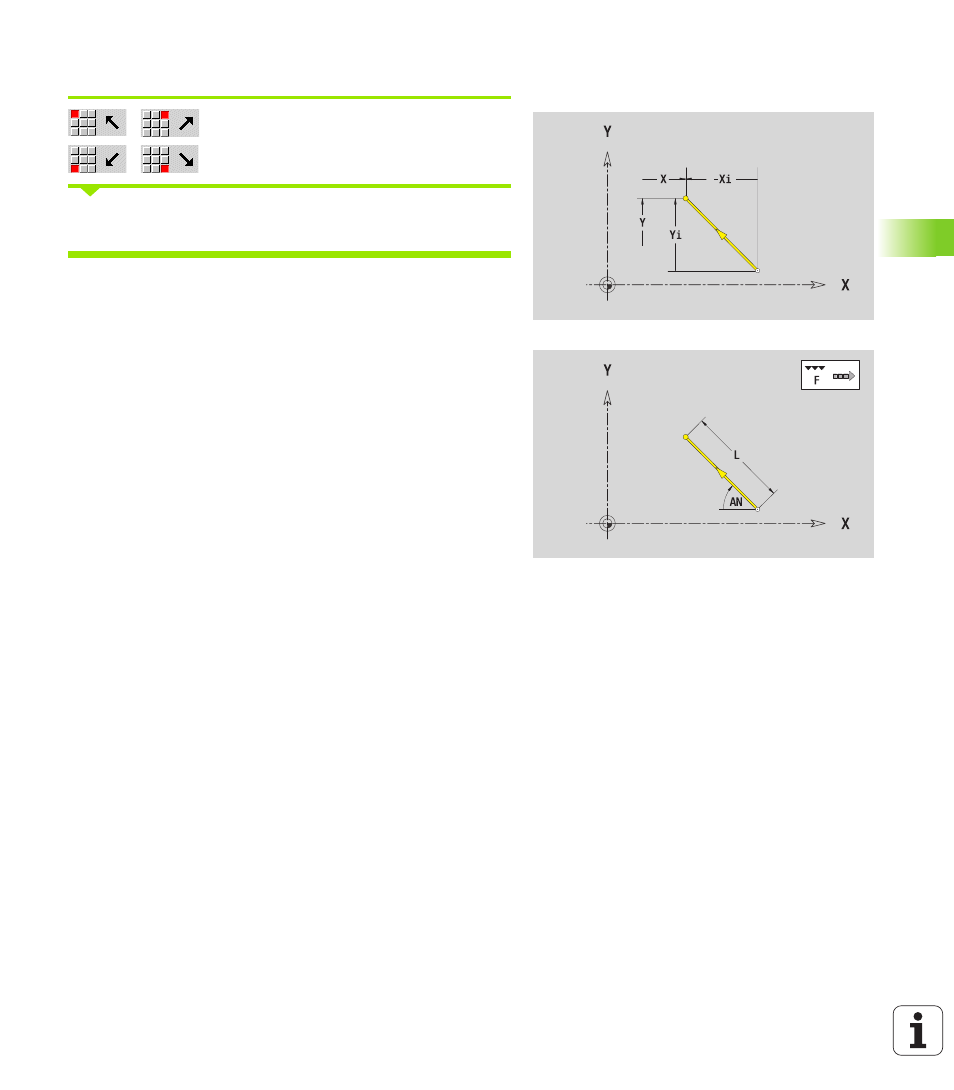

Linie im Winkel XY-Ebene

Richtung der Linie wählen

Linie vermaßen und den Übergang zum nächsten Konturelement
festlegen.

ICP generiert in smart.Turn ein G171.

Parameter
X, Y

Zielpunkt

Xi, Yi

Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)

W

Zielpunkt polar – Winkel

P

Zielpunkt polar

AN

Winkel zur X-Achse (Winkelrichtung siehe Hilfebild)

L

Länge der Linie

ANn

Winkel zum nachfolgenden Element

ANp

Winkel zum vorherigen Element

F: siehe Bearbeitungsattribute Seite 359
