Zerspanen Schlichten plan
Abspanzyklen längs/plan wählen
Zerspanen plan wählen
Softkey Schlichtgang zuschalten

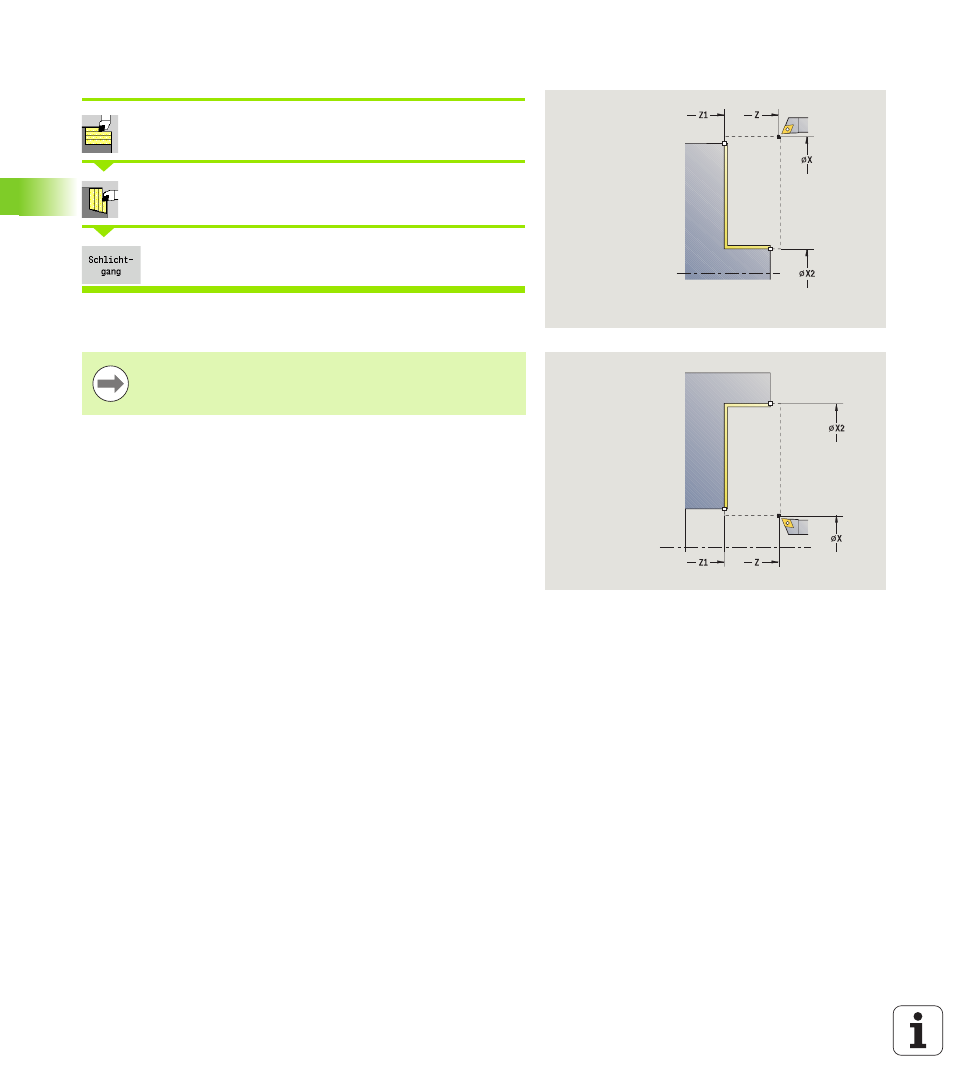

Der Zyklus schlichtet den Konturabschnitt von Anfangspunkt Z1 bis
Endpunkt X2.
Bearbeitungsart für Technologiedatenbankzugriff: Schlichten
Zyklusausführung
1 fährt in Längsrichtung vom Startpunkt zum Anfangspunkt Z1
2 schlichtet zuerst in Plan-, dann in Längsrichtung
3 fährt in Planrichtung zum Startpunkt zurück
4 fährt entsprechend der G14-Einstellung den
Werkzeugwechselpunkt an
Das Werkzeug fährt am Ende des Zyklus auf den
Startpunkt zurück.
Zyklusparameter
X, Z
Startpunkt
Z1 Anfangspunkt Kontur
X2 Endpunkt Kontur
G14 Werkzeugwechselpunkt (siehe Seite 126)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
