534 Betriebsart Organisation
8.2
Pa
ra
met
er Schlichten – Werkzeugtoleranzen

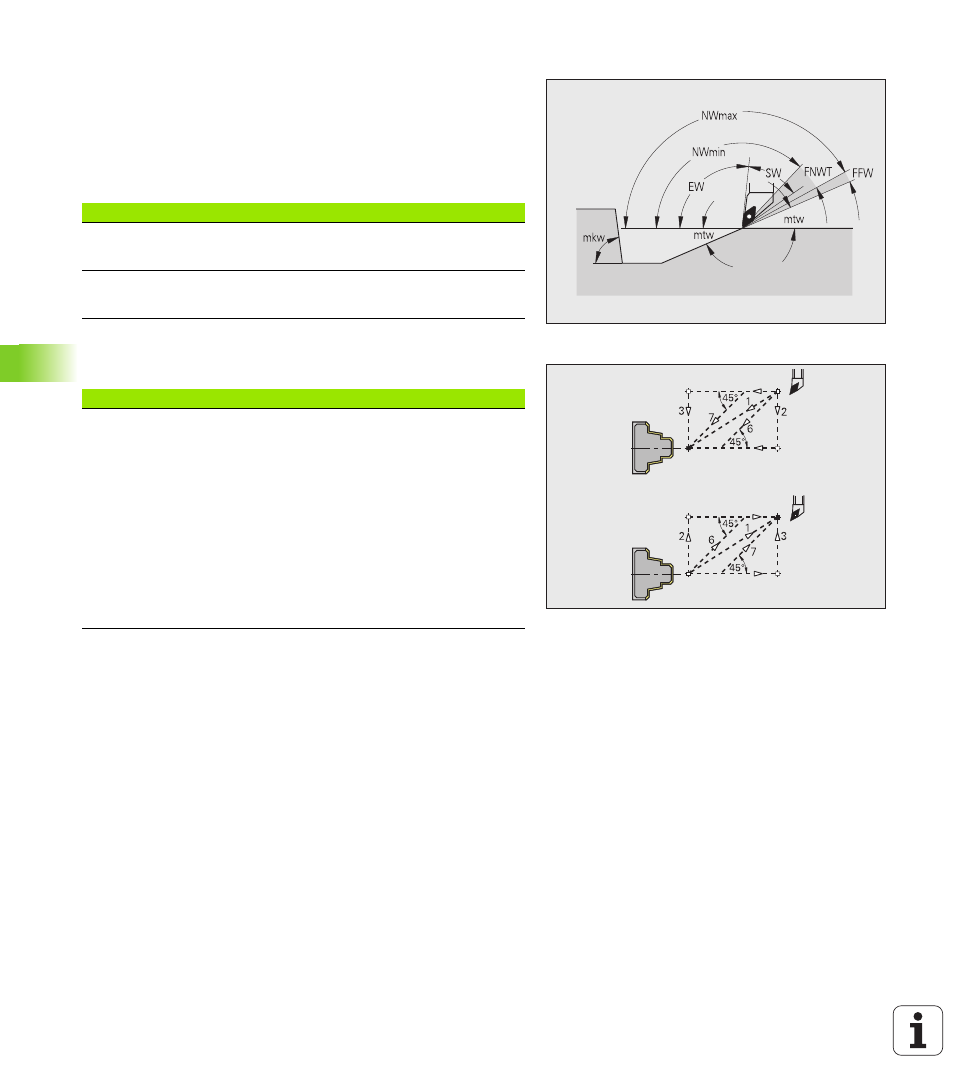

Für die Werkzeugwahl gilt:
 Einstellwinkel (EW): EW >= mkw
(mkw: ansteigender Konturwinkel)
 Einstell- (EW) und Spitzenwinkel (SW):
NWmin < (EW+SW) < NWmax
 Nebenwinkel (FNWT): FNWT = NWmax – NWmin
Schlichten – Werkzeugtoleranzen
An- und Abfahrbewegungen erfolgen im Eilgang (G0).
Werkzeugtoleranzen
Nebenwinkeltoleranz [FNWT]
Toleranzbereich für Werkzeugnebenschneide
Freischnittwinkel [FFW]
Minimale Differenz Kontur – Nebenschneide
An- und Abfahren
 Anfahren Außenschlichten [ANFA]
 Anfahren Innenschlichten [ANFI]
 Abfahren Außenschlichten [ABFA]
 Abfahren Innenschlichten [ABFI]
Strategie zum Anfahren/Abfahren:
 1: X- und Z-Richtung gleichzeitig
 2: erst X- dann Z-Richtung
 3: erst Z- dann X-Richtung
 6: Mitschleppen, X- vor Z-Richtung
 7: Mitschleppen, Z- vor X-Richtung
