HEIDENHAIN MANUALplus 620 455
5.15
K
o
nt
ur
en
der
YZ-Ebene

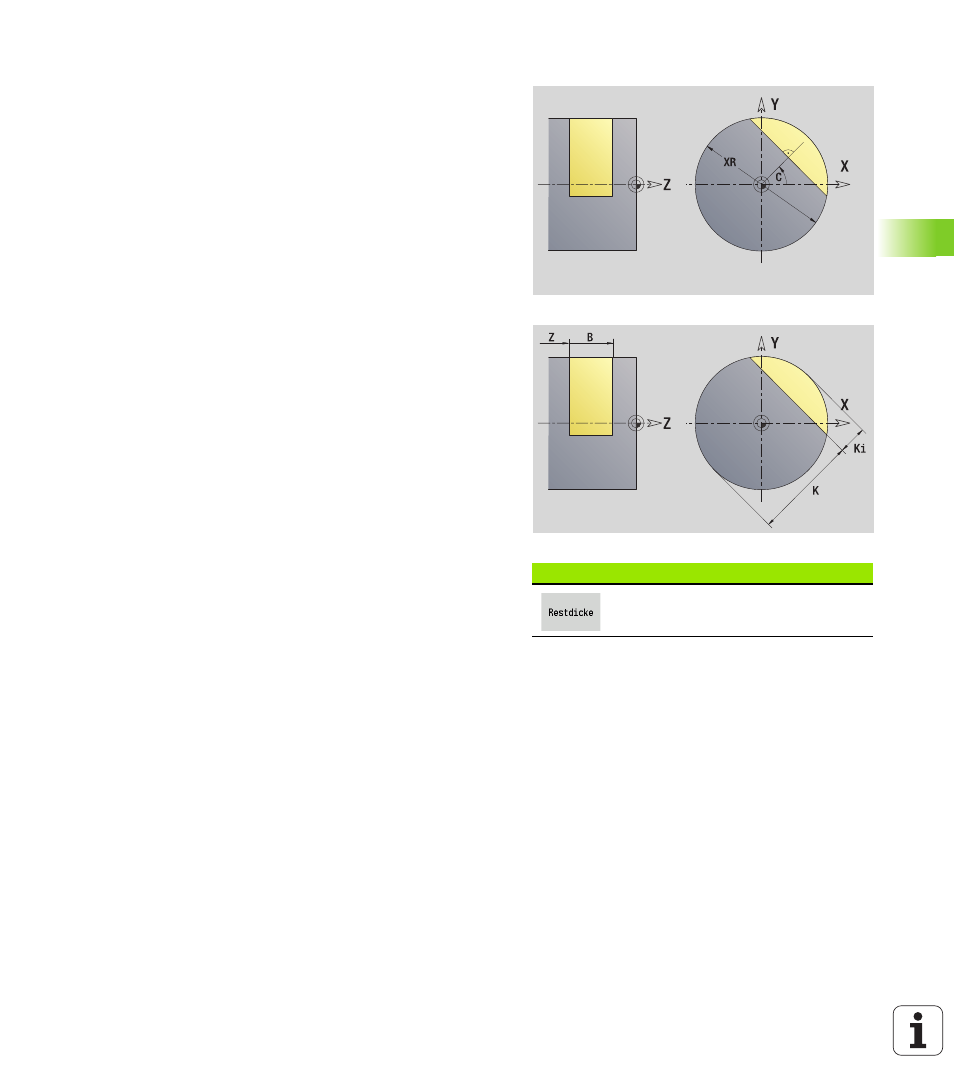

Einzelfläche YZ-Ebene
Die Funktion definiert eine Fläche in der YZ-Ebene.
Die Umschaltung zwischen Tiefe (Ki) und Restdicke (K) erfolgt per
Softkey (siehe Tabelle rechts).
Den Bezugsdurchmesser XR können Sie mit der Funktion
„Referenzebene wählen“ ermitteln (siehe Seite 404).
ICP generiert:
 die Abschnittskennung MANTEL_Y mit den Parametern
Bezugsdurchmesser und Spindelwinkel. Bei geschachtelten
Konturen entfällt die Abschnittskennung.
 ein G308 mit dem Parameter Konturname.
 ein G386 mit den Parametern der Einzelfläche.
 ein G309.
Softkey
Schaltet das Feld auf die Eingabe der
Restdicke K um.
Referenzdaten der Einzelfläche
ID
Konturname
C Spindelwinkel (Lagewinkel des Flächenlots)
XR Bezugsdurchmesser
Parameter der Einzelfläche
Z
Referenzkante
Ki Tiefe
K Restdicke
B Breite (Bezug: Bezugsmaß ZR)
 B<0: Fläche in negative Z-Richtung
 B>0: Fläche in positive Z-Richtung
