HEIDENHAIN MANUALplus 620 401
5.1
0
K
ont
ur
element
e
Mant
elfläc
he

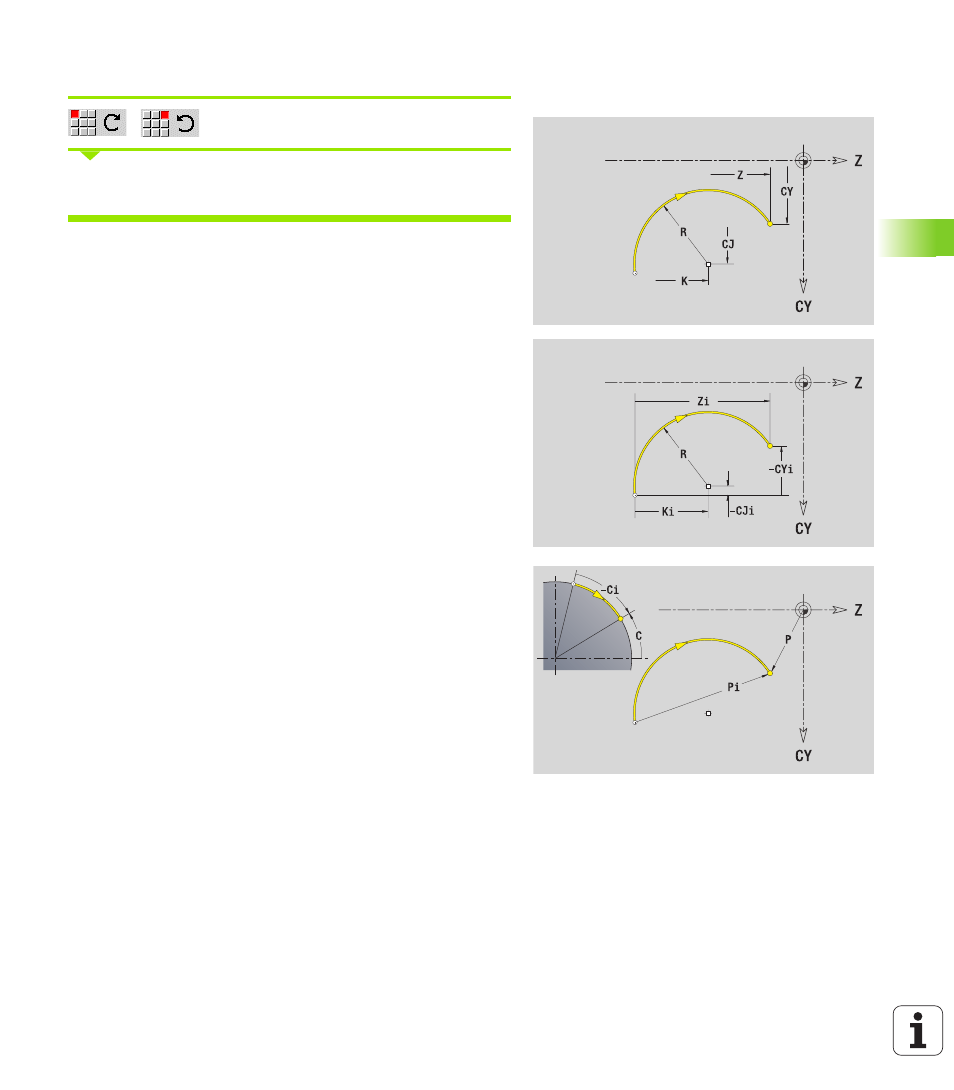

Kreisbogen Mantelfläche
Drehrichtung des Kreisbogens wählen
Bogen vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G112 bzw. G113.
Parameter
Z
Zielpunkt
Zi Zielpunkt inkremental
CY Zielpunkt als Streckenmaß (Bezug: Durchmesser XS)
CYi Zielpunkt inkremental als Streckenmaß (Bezug:
Durchmesser XS)
P Zielpunkt als polarer Radius
C Zielpunkt polar – Winkel
Pi Zielpunkt polar, inkremental (Abstand Startpunkt –
Zielpunkt)
Ci Zielpunkt polar, inkremental – Winkel (bezogen auf den
Startpunkt)
K Mittelpunkt in Z
Ki Mittelpunkt inkremental in Z
CJ Mittelpunkt als Streckenmaß (Bezug: Durchmesser XS)
CJi Mittelpunkt inkremental als Streckenmaß (Bezug:
Durchmesser XS)
PM Mittelpunkt Kreisbogen polar
PMi Mittelpunkt Kreisbogen polar, inkremental (Abstand
Startpunkt – Mittelpunkt)
WM Mittelpunkt Kreisbogen polar – Winkel
WMi Mittelpunkt Kreisbogen polar, inkremental – Winkel
(bezogen auf den Startpunkt)
R Radius
ANs Tangentenwinkel im Startpunkt
ANe Tangentenwinkel im Zielpunkt
ANn Winkel zum Nachfolgeelement
ANp Winkel zum vorherigen Element
L Länge der Linie
F: siehe Bearbeitungsattribute Seite 359
