396 ICP-Programmierung
5.9
K
o
nt
ur
element
e
Stir
nfläc
h
e

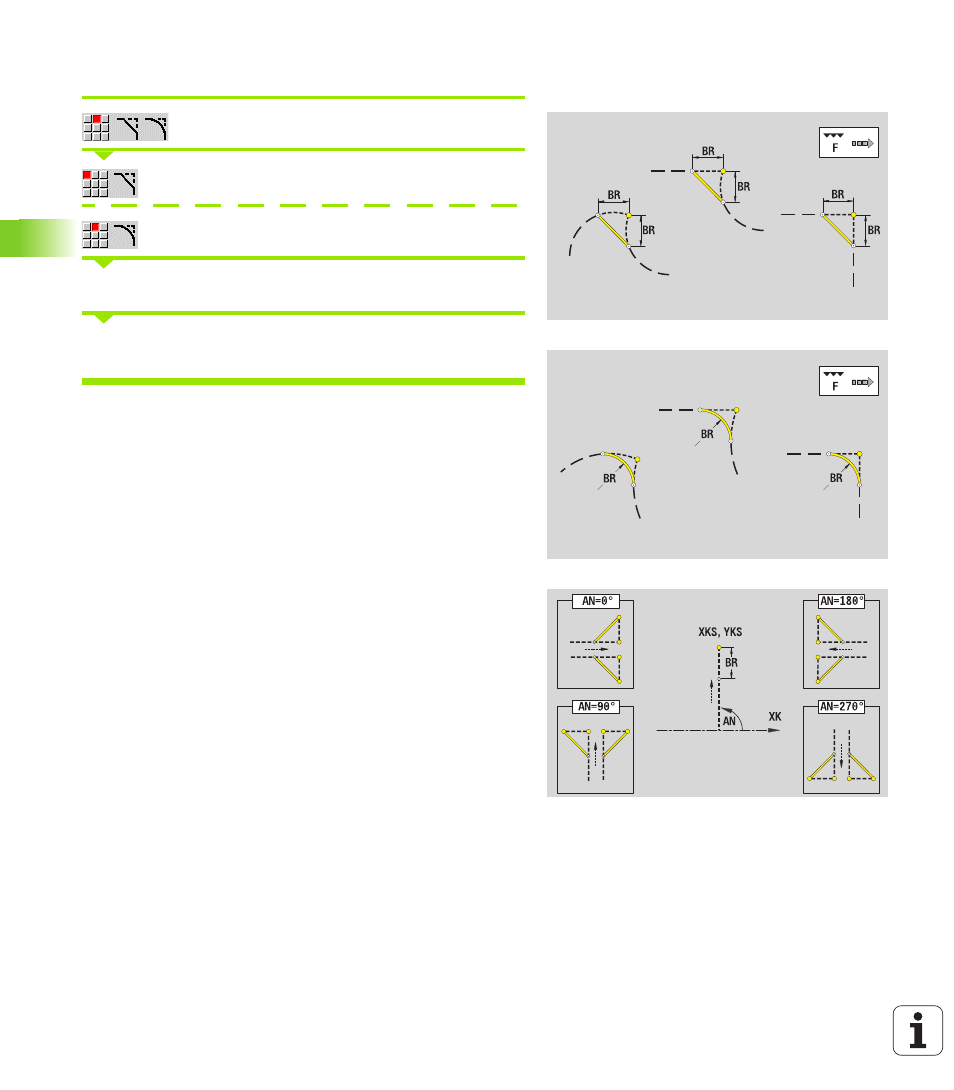

Fase/Verrundung Stirnfläche
Formelemente wählen
Fase wählen
Verrundung wählen
Fasenbreite BR bzw. den Rundungsradius BR eingeben.
Fase/Verrundung als erstes Konturelement: Elementlage AN
eingeben.
Fasen/Verrundungen werden auf Konturecken definiert. Eine
„Konturecke“ ist der Schnittpunkt aus ein- und ausführendem
Konturelement. Die Fase/Verrundung kann erst berechnet werden,
wenn das ausführende Konturelement bekannt ist.
ICP integriert die Fase/Verrundung in smart.Turn in das Basiselement
G101, G102 oder G103.
Kontur beginnt mit einer Fase/Rundung: Geben Sie die Position der
„gedachten Ecke“ als Startpunkt an. Anschließend wählen Sie das
Formelement Fase oder Rundung aus. Da das „einführende
Konturelement“ fehlt, bestimmen Sie mit
Elementlage AN die
eindeutige Lage der Fase/Verrundung.
ICP wandelt eine Fase/Verrundung am Konturanfang in ein Linear-
bzw. Zirkularelement um.
Parameter
BR
Fasenbreite/Verrundungsradius
AN Elementlage
F: siehe Bearbeitungsattribute Seite 359
