196
Zyklen-Programmierung
4.4
Abspanzyklen
2. Schritt:

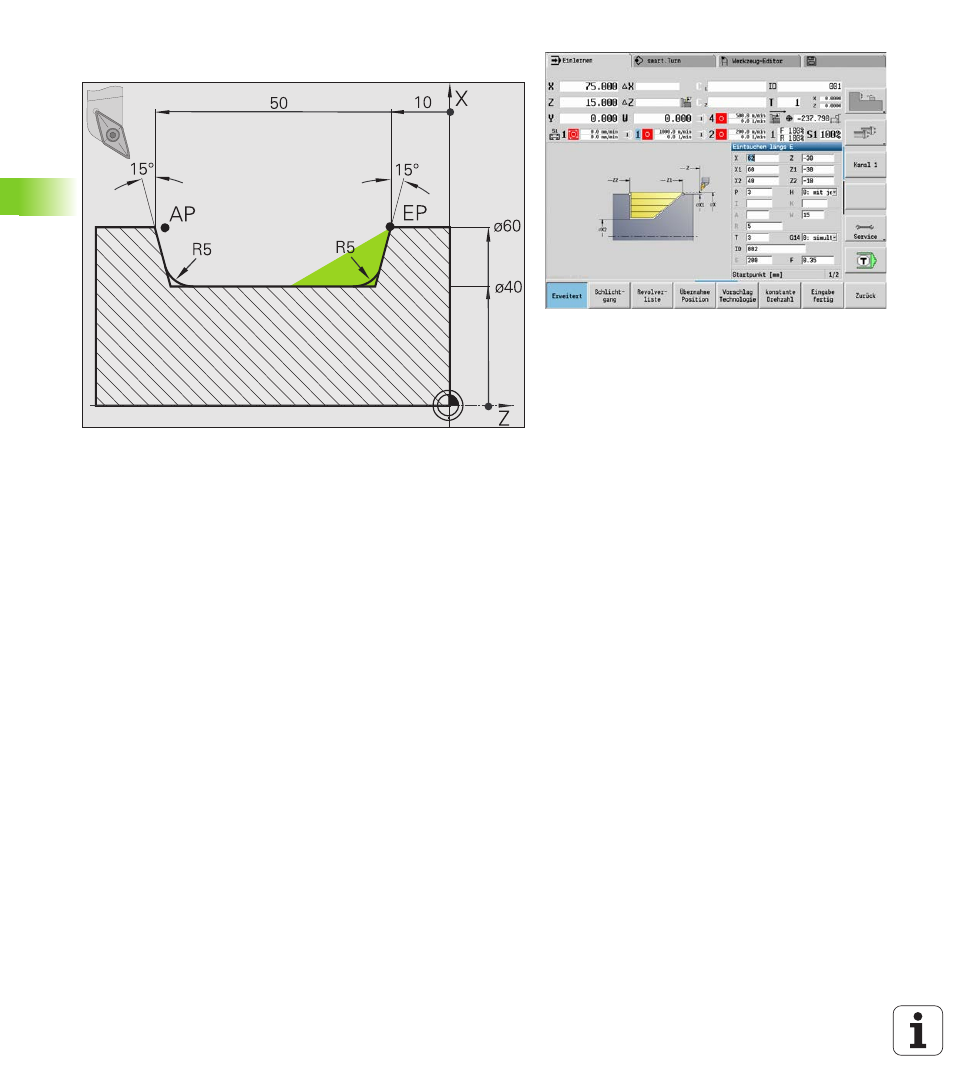

Das „Restmaterial“ (markierter Bereich im Bild) wird im
Eintauchen
längs Erweitert geschruppt. Vor Ausführung dieses Schritts wird das
Werkzeug eingewechselt.
Der „erweiterte Modus“ wird verwendet, um die Rundungen im
Konturtal zu fertigen.
Die Parameter
Anfangspunkt Kontur X1, Z1 und Endpunkt Kontur X2,
Z2 sind maßgebend für die Zerspanungs- und Zustellrichtung – hier
Außenbearbeitung und Zustellung „in Richtung -X“.
Der Parameter
Anfangspunkt Kontur Z1 wurde bei der Simulation des
1. Schrittes ermittelt.
Werkzeugdaten
Drehwerkzeug (für Außenbearbeitung)
WO = 3 – Werkzeugorientierung
A = 93° – Einstellwinkel
B = 55° – Spitzenwinkel
