Betriebsart Maschine
3.1
0
Belast
ungsüberw
ac
hung (Option)
Fertigung mit Belastungsüberwachung
Im Programmablauf überwacht die Steuerung in jedem
Interpolatorzyklus die Auslastung und die Auslastungssumme. Parallel
zur Bearbeitung können Sie für alle überwachten Achsen der aktiven
Zone die aktuellen Auslastungswerte in einem Diagramm anzeigen
lassen.
Auslastungswerte anzeigen: Menü Anzeige > Menüpunkt
Belastungsdaten editieren wählen – die Steuerung öffnet das
Formular „Belastungsdaten einstellen“ und zeigt die ermittelten
Werte zusätzlich als Balkendiagramm an
Aktuelle Auslastungswerte anzeigen: Softkey Aktive Zone anzeigen
drücken – die Steuerung schaltet automatisch auf die aktuelle
Überwachungszone um und zeigt die aktuellen Auslastungswerte im
Balkendiagramm an
Beachten Sie, dass Sie während einer Bearbeitung die
Grenzwerte nicht anpassen können. Passen Sie die
Grenzwerte vor der Bearbeitung an!

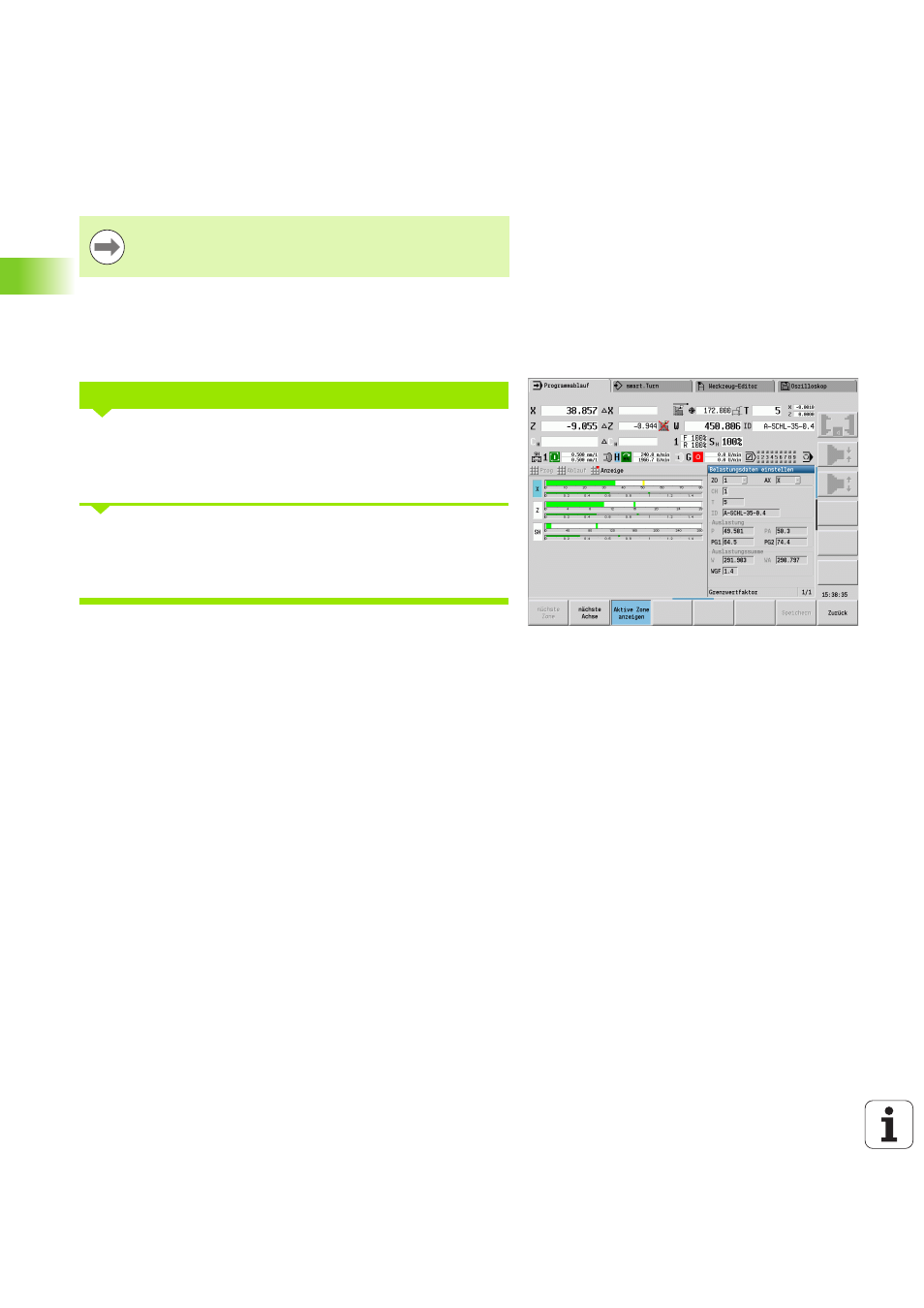

DIAGRAMM WÄHREND DER BEARBEITUNG ÖFFNEN
Diagramm
Oberer breiter Balken (Anzeige in %):
grün
Aktuelle Auslastung (PA)
Obere breite Markierungen:
grün
Aktueller Spitzenwert zwischen 0 und Grenzwert-1 (P)
gelb
Aktueller Spitzenwert zwischen P und Grenzwert-1 (PG1)
rot
Aktueller Spitzenwert zwischen PG1 und Grenzwert-2 (PG1)
Unterer schmaler Balken (Anzeige normiert auf Referenzwert 1):
grün
Aktuelle Auslastungssumme (WA)
gelb
Aktuelle Auslastungssumme bis zum Grenzwert (WGF)
