Seite 464
464
ICP-Programmierung
5.15 K
o
nt
ur
en der YZ-Ebene

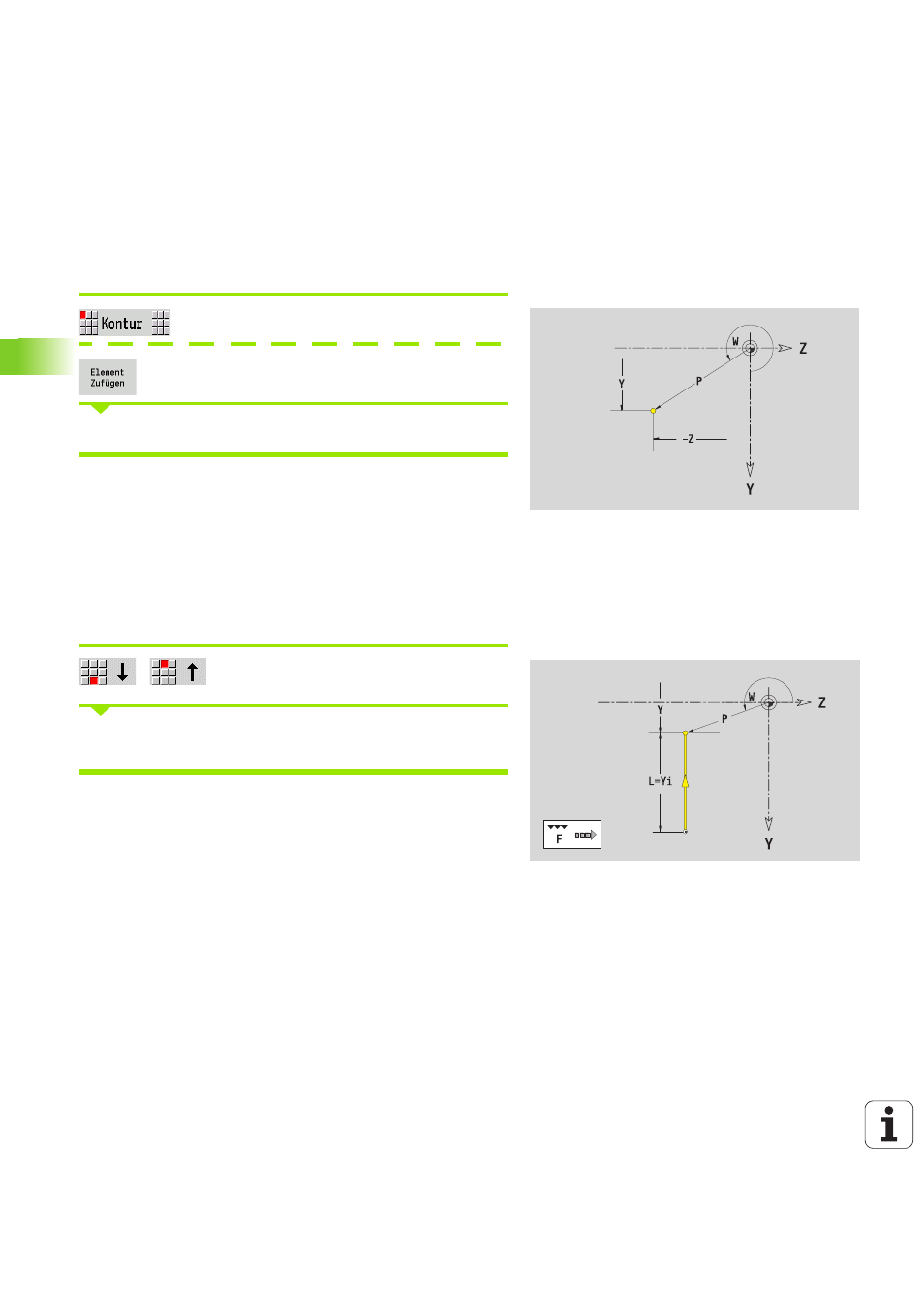

Startpunkt Kontur YZ-Ebene
Im ersten Konturelement der Kontur geben Sie die Koordinaten für
Startpunkt und Zielpunkt ein. Die Eingabe des Startpunktes ist nur im
ersten Kontutelement möglich. In nachfolgenden Konturelementen
ergibt sich der Startpunkt aus dem jeweils vorherigen Konturelement.
Menütaste Kontur drücken
Softkey Element Zufügen drücken
Startpunkt festlegen
ICP generiert in smart.Turn ein G180.
Vertikale Linien YZ-Ebene
Richtung der Linie wählen
Linie vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G181.
Parameter zur Definition des Startpunktes
YS, ZS
Startpunkt der Kontur
W
Startpunkt der Kontur polar (Winkel)
P
Startpunkt der Kontur polar (Radiusmaß)
Parameter
Y
Zielpunkt
Yi
Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)
W
Zielpunkt polar – Winkel
P
Zielpunkt polar
L
Länge der Linie
F: siehe Bearbeitungsattribute Seite 375
