HEIDENHAIN MANUALplus 620
369
4.9 Bohr
- und F
räsmust
er

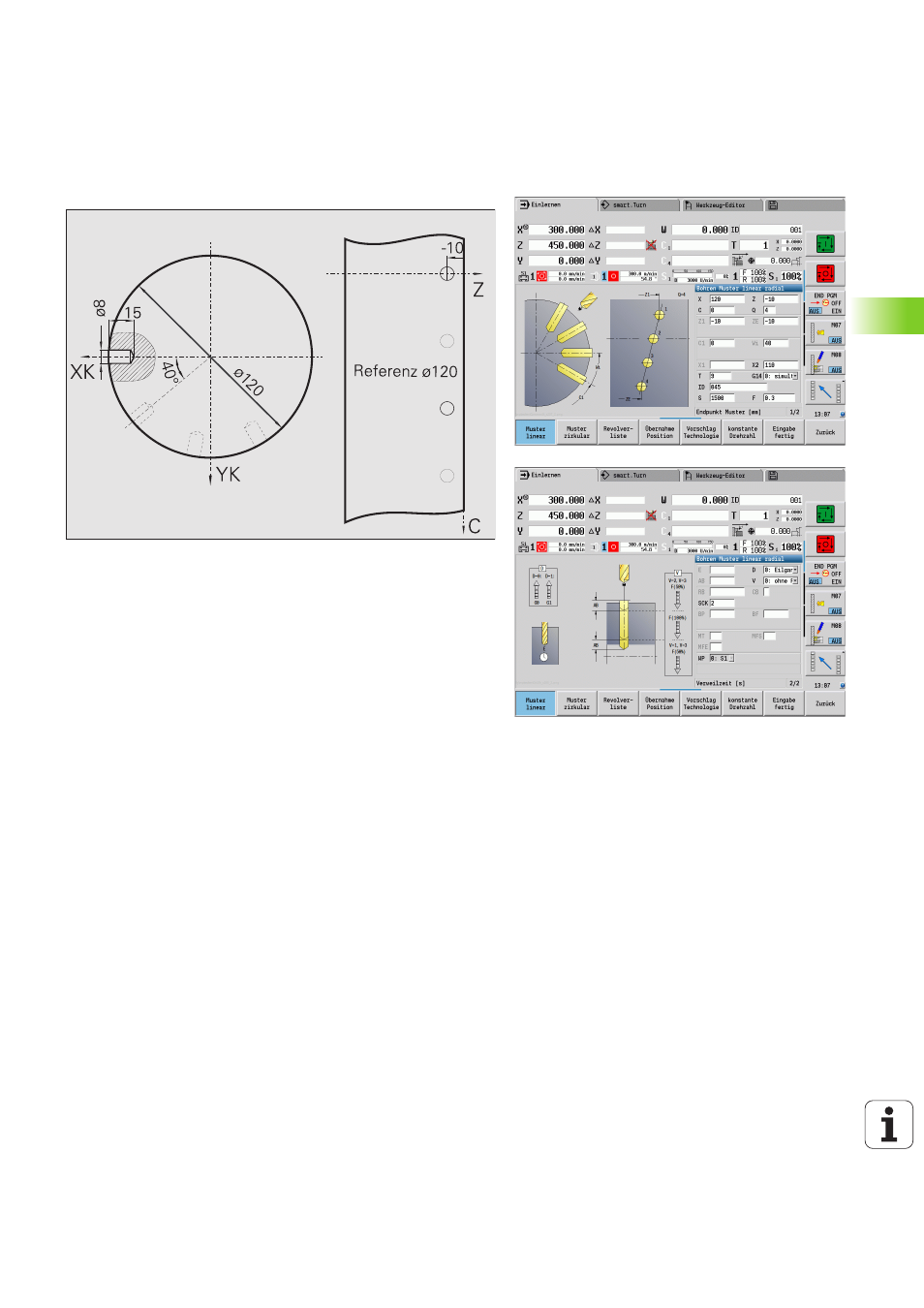

Lineares Bohrmuster auf der Mantelfläche
Auf der Mantelfläche wird mit Bohrzyklus axial ein lineares
Bohrmuster gefertigt. Voraussetzung für diese Bearbeitung sind eine
positionierbare Spindel und angetriebene Werkzeuge.
Das Bohrmuster wird mit den Koordinaten der ersten Bohrung, der
Anzahl Bohrungen und dem Abstand zwischen den Bohrungen
definiert. Bei der Bohrung wird nur die Tiefe angegeben.
Werkzeugdaten
TO = 2 – Werkzeugorientierung
DV = 8 – Bohrdurchmesser
BW = 118 – Spitzenwinkel
AW = 1 – Werkzeug ist angetrieben
