TURN PLUS-Attribute
In den TURN PLUS-Attributen können Sie Einstellungen für die
automatische Programmgenerierung (AAG) vornehmen.
Kreis Stirnfläche
Das Bezugsmaß ZR können Sie mit der Funktion „Referenzebene
wählen“ ermitteln (siehe Seite 425).
ICP generiert:
 die Abschnittskennung STIRN mit dem Parameter Bezugsmaß. Bei
geschachtelten Konturen generiert ICP nur eine
Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe.
 ein G304 mit den Parametern der Figur.
 ein G309.
Parameter zur Definition des Startpunktes
HC
Bohr/Fräs-Attribut:
 1: Konturfräsen
 2: Taschenfräsen
 3: Flächenfräsen
 4: Entgraten
 5: Gravieren
 6: Konturfräsen und Entgraten
 7: Taschenfräsen und Entgraten
 14: Nicht bearbeiten
QF Fräsort:
 0: Auf der Kontur
 1: Innen/links
 2: Außen/rechts
HF Richtung:
 0: Gegenlauf
 1: Gleichlauf
DF Fräserdurchmesser
WF Winkel der Fase
BR Fasenbreite
RB Rückzugsebene
Referenzdaten Stirnfläche
ID
Konturname
PT Frästiefe
ZR Bezugsmaß
Parameter Figur

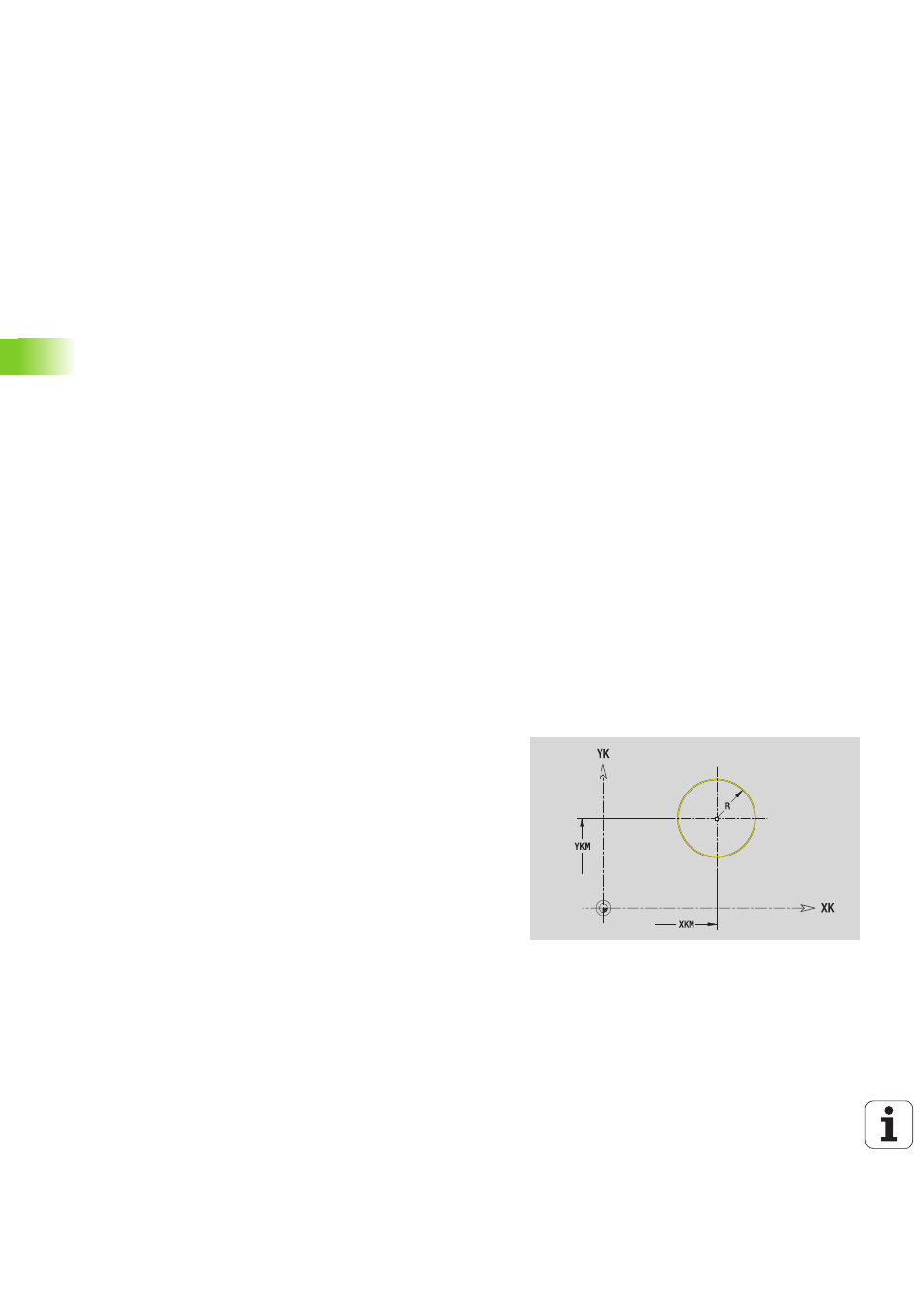

XKM, YKM Figurmittelpunkt (kartesische Koordinaten)
R
Radius
